Клин геометрии турбины Garrett на дизелях OM651: передув и переход в аварийный режим

Турбина на дизельном двигателе OM651 — это сложный механизм. Внутри неё есть подвижные лопатки, которые меняют поток выхлопных газов. Это называется изменяемой геометрией. Когда эти лопатки заклинивает, начинаются проблемы.

Представьте себе вентилятор, который не может изменить угол наклона лопастей. Он будет дуть только с одной силой. Точно так же ведёт себя турбина при клине геометрии. Мотор либо не получает нужного давления наддува, либо получает его в избытке.

Избыток давления называется передувом. Электроника двигателя это видит и боится разрушения мотора. Система управления аварийно сбрасывает мощность. Машина перестаёт ехать, загорается «Check Engine».

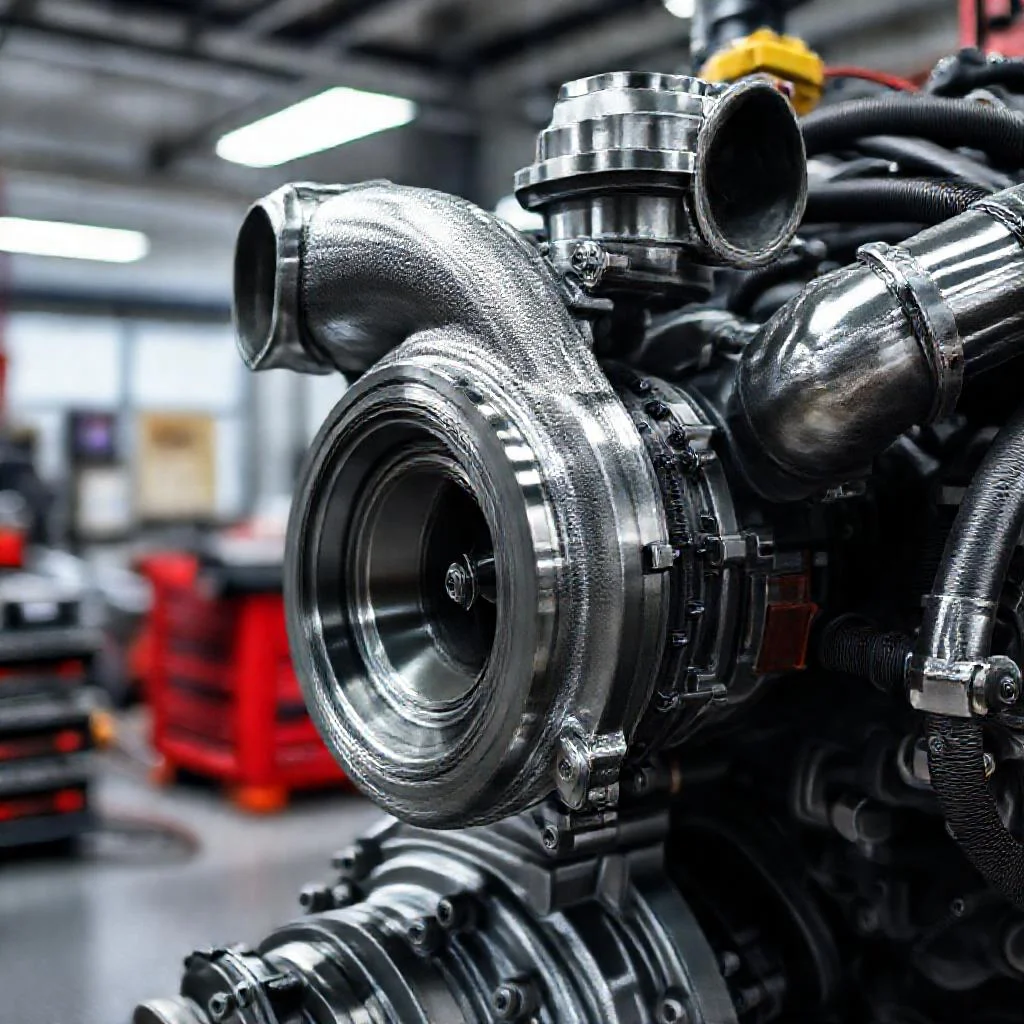

Иллюстрация к статье: Клин геометрии турбины Garrett на дизелях OM651: передув и переход в аварийный режим

Почему это происходит именно на OM651

Двигатели Mercedes OM651 — это дизели с системой BlueTEC. Они очень чувствительны к качеству масла и топлива. Соединения турбины Garrett на этих моторах имеют очень маленькие зазоры.

Копоть от выхлопных газов смешивается с масляными парами. Эта смесь запекается на механизме поворота лопаток при высоких температурах. Так образуется плотный нагар, который клинит геометрию.

Главный враг — продолжительная работа на холостых оборотах и частые короткие поездки. Турбина не успевает как следует прогреться и прокалиться от сажи.

Симптомы заклинившей геометрии: как понять, что началось

Первый и самый частый симптом — потеря тяги на низах. Автомобиль стартует вяло, тяжело разгоняется. При этом педаль газа кажется «ватной». Двигатель «тупит» в диапазоне 1500-2500 оборотов.

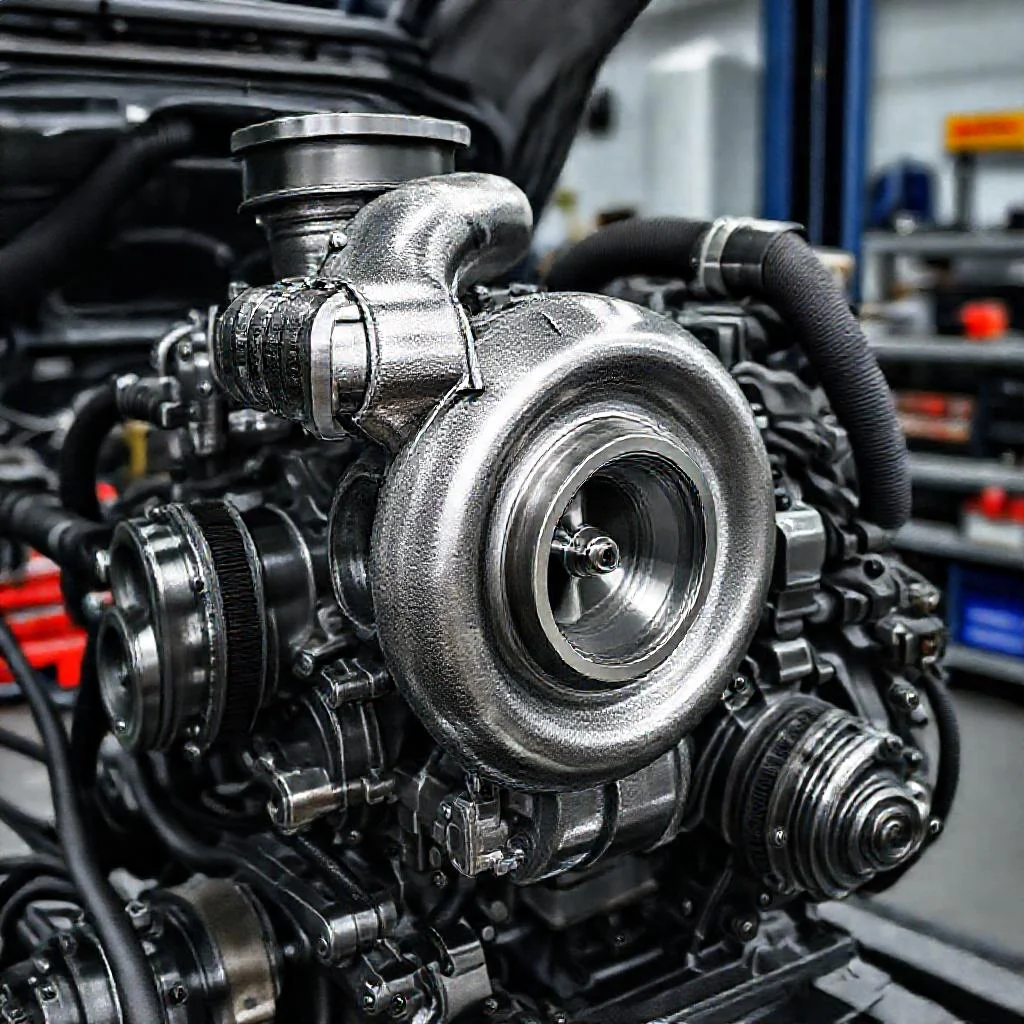

Детальное фото: Клин геометрии турбины Garrett на дизелях OM651: передув и переход в аварийный режим

Второй симптом — ошибка по давлению наддува. Чаще всего это код P0299 (недостаточное давление) или P0234 (избыточное давление). Машина переходит в аварийный режим, мощность падает до 30-40 процентов.

Третий признак — визг или свист турбины при разгоне. Иногда слышно «заедание» механизма, когда отпускаешь газ — слышен стук или металлический лязг. Это говорит о сильном износе механизма.

Четвертый симптом — увеличенный расход масла. Если геометрия заклинила в закрытом положении, турбина создает слишком большое давление в картере. Масло начинает выдавливать через сальники.

Простыми словами: как работает геометрия турбины Garrett

Внутри турбины есть кольцо с поворотными лопатками. Электронный блок управляет этим кольцом через вакуумный актуатор. Актуатор двигает шток, который поворачивает лопатки.

На малых оборотах лопатки прикрываются, поток газов ускоряется и раскручивает колесо турбины быстрее. На высоких оборотах лопатки открываются полностью, чтобы не создавать лишнего сопротивления. Это делает мотор мощным на любых оборотах.

Когда нагар застывает на направляющих, лопатки перестают двигаться. Если они застыли в приоткрытом положении — будет передув. Если в открытом — полное отсутствие наддува, турбина не работает.

Передув: почему это опасно

Передув — это когда давление наддува превышает допустимые 2,2-2,4 бара. Двигатель начинает получать слишком много воздуха. Блок управления подает больше топлива, чтобы сохранить смесь.

Это приводит к резкому росту температуры выхлопных газов. Поршни и клапаны перегреваются. Керамические свечи накала могут разрушиться. В худшем случае — прогар поршня или повреждение головки блока.

Электроника пытается спасти мотор. Она перекрывает дроссельную заслонку или отключает подачу топлива. Машина дергается, стрелка наддува уходит в красную зону, затем двигатель «затыкается». Это и есть аварийный режим.

Как проверить актуатор (шток) прямо на машине

Для этого нужен только помощник и ключ зажигания. Не надо снимать турбину. Проверка занимает 5 минут. Это обязательно нужно сделать перед тем, как начинать ремонт.

Помощник садится в машину и включает зажигание (двигатель не запускать). После включения зажигания блок управления проводит калибровку геометрии. Актуатор двигает шток туда-сюда.

В этот момент нужно смотреть на шток актуатора. Длина его хода должна составлять не менее 10 миллиметров. Если шток ходит меньше или вообще стоит на месте — проблема в механизме.

Если шток двигается плавно на всю длину (около 1,5 см), то дело не в заклинивании, а в вакуумной системе или электронике. Это поможет не разбирать турбину зря.

Возможные причины неисправности узла

Нагар от масла и сажи: Главная причина. Образуется при использовании некачественного масла или несвоевременной его замене.
Износ втулок механизма: С течением времени направляющие изнашиваются, появляется люфт. Механизм перекашивается.
Поломка вакуумного актуатора: Резиновая мембрана рвется, пружина ломается. Тогда шток не двигается физически.
Негерметичность вакуумной магистрали: Если где-то подсос воздуха, давления не хватает, чтобы сдвинуть заклинившие лопатки.
Коксование привода лопаток: Масло закоксовывается при высоких температурах, превращаясь в твердую корку.
Засорение канала управления: Канал подвода масла к механизму забивается, смазка не поступает, все застывает.

Частые ошибки автовладельцев

Ошибка 1: Заливка средств для промывки турбины без снятия.
Многие покупают аэрозольные очистители и пшикают во впуск. Это бесполезно. Средство смывает только легкий налет, а запеченный нагар не берет. Жидкость стекает в интеркулер и забивает его масляной грязью.

Ошибка 2: Чистка геометрии без разборки горячей части.
Никогда нельзя пытаться почистить механизм через отверстия, не снимая турбину. Лопатки очень хрупкие. Давление инструмента может погнуть их балансировку. Турбина начнет вибрировать и разрушится за 2000 км.

Ошибка 3: Настройка длины штока для обхода ошибки.
Некоторые умельцы укорачивают или удлиняют тягу актуатора, чтобы обмануть датчик давления. Это временная мера. Давление наддува все равно будет неправильным. Мотор перегреется или недополучит воздух. Через месяц — капитальный ремонт.

Ошибка 4: Игнорирование замены масла с правильным допуском.
Для OM651 нужно масло с допуском MB 229.51 или 229.52. Если лить дешевое масло, турбина забивается нагаром в два раза быстрее. Экономия на масле приводит к замене турбины стоимостью 2000 долларов.

Ошибка 5: Ремонт только актуатора без чистки механизма.
Если заменили вакуумный актуатор, а геометрию не чистили, то новый актуатор сгорит через неделю. Ему придется прилагать огромное усилие, чтобы сдвинуть заклинившие лопатки. Мотор перегреет мембрану.

Что делать при клине геометрии: пошаговый план

Если машина ушла в аварийный режим, первым делом нужно проверить ошибки сканером. Если вылезли коды P0299 или P0234, переходите к механической проверке. Смотрите на ход штока актуатора.

Если шток ходит, проверьте вакуумные трубки. Ищите трещины и подсос воздуха. Можно поднести зажженную сигарету или использовать мыльный раствор. Пузырьки укажут утечку.

Если шток не двигается или ходит меньше 10 мм, турбину нужно снимать. Не пытайтесь расклинить механизм на машине. Снимите узел, открутив его от выпускного коллектора и масляных магистралей.

После снятия турбина отдается в специализированный сервис. Там горячую часть разбирают на стенде. Механизм геометрии чистят ультразвуковыми ваннами или пескоструем с мягким абразивом. Обязательно проверяют люфт вала.

Если зазоры в норме, турбину собирают, балансируют и ставят обратно. После установки обязательно обучить актуатор через сканер. Без адаптации новый шток может работать некорректно.

Профилактика засорения геометрии

Лучшая профилактика — это своевременная замена масла каждые 7000-8000 км. На OM651 масло стареет быстро из-за большого количества сажи, особенно при городской езде.

Периодически нужно «прожигать» турбину. Раз в 2-3 недели выезжайте на трассу и держите мотор 2-3 минуты на оборотах 3000-3500. Поток газов разогревает лопатки до 700 градусов и выжигает свежий нагар.

Используйте дизельное топливо с проверенных заправок. Плохая соляра содержит много серы, которая увеличивает содержание сажи в выхлопе. Эта сажа моментально оседает на механизме геометрии.

Следите за системой вентиляции картера. Если клапан вентиляции забит, давление в картере растет, масло попадает на лопатки турбины. Это ускоряет коксование в 2-3 раза.

Итог: как отличить клин от другой поломки

Если машина «тупит» на низах и загорается «Check Engine», нужно проверить четыре вещи: ход штока актуатора, давление наддува по сканеру, наличие подсоса воздуха и состояние масла в поддоне.

Клин геометрии проявляется постепенно. Сначала машина теряет динамику только на холодную. Потом ошибки появляются раз в неделю. Позже аварийный режим включается на каждом перегазовке.

Любая попытка очистить геометрию без снятия турбины приведет к поломке узла. Только полная разборка горячей части и чистка на стенде дают гарантию на 50-60 тысяч км пробега.

Не затягивайте с диагностикой. Если клин стал полным, ломаются направляющие втулки. Восстановить такую турбину уже невозможно — проще купить новую или контрактную.

Таблица: Влияние угла клина геометрии турбины Garrett на режимы работы дизеля OM651

В таблице приведены ключевые параметры угла установки лопаток направляющего аппарата (клины геометрии) турбины Garrett применительно к двигателю OM651. Указаны диапазоны углов для штатной работы, режима передува и граничные значения, при которых блок управления переводит систему в аварийный режим для защиты турбокомпрессора и двигателя.

Режим работы двигателя	Угол клина геометрии (градусы, усл.)	Давление наддува (бар, абс.)	Положение привода актуатора	Характеристика процесса
Холостой ход / малая нагрузка	25–35	1.0–1.2	Максимально открыто (малый угол атаки)	Низкое давление, минимальный поток
Штатный наддув (средние обороты)	15–25	1.4–1.8	Среднее положение	Стабильное горение, нормальная тяга
Передув (переходный процесс / пик)	5–12	1.9–2.3	Закрыто (минимальное проходное сечение)	Риск помпажа, высокая скорость потока
Граница аварийного режима (срабатывание защиты)	3–5	2.4+	Критически закрыто (упор механики)	Дефицит воздуха, перегрев турбины
Аварийный режим (принудительное раскрытие)	40–50	0.8–1.0	Полностью открыто (аварийный сброс)	Падение мощности, ошибка ECU

Частые вопросы по теме (FAQ)

Что такое «клин геометрии» турбины Garrett на OM651 и почему он возникает?

Клин (заклинивание) механизма изменения геометрии — это потеря подвижности лопаток направляющего аппарата. На турбинах Garrett (например, GTB1749VK, GTB2056VZ) привод VNT (Variable Nozzle Turbine) закисает из-за нагара, коксования масла или коррозии. В результате лопатки перестают менять угол, турбина не может создать нужное давление наддува (передув или недодув), и электронный блок управления (ECU) фиксирует ошибку — переход в аварийный режим (Limp mode).

Какие симптомы передува и перехода в аварийный режим?

На дизелях OM651 симптоматика следующая: при резком нажатии на газ — рывок, затем резкая потеря тяги (двигатель «не едет», обороты падают); на панели загорается Check Engine (часто P0299 — недостаточное давление наддува или P0234 — превышение давления). Машина переходит в аварийный режим с отсечкой по наддуву. Типичное поведение — после 2000-2500 об/мин автомобиль «тупит», а на малых оборотах работает неровно.

Можно ли ездить с заклинившей геометрией? Чем это опасно?

Крайне не рекомендуется. Если лопатки заклинили в закрытом положении — происходит передув (сверхкритическое давление, более 1.5–1.8 бар), что может: разрушить интеркулер, выдавить прокладку ГБЦ, перегрузить поршневую группу. Если в открытом — турбина не создает давление, теряется мощность, повышается расход топлива и температура выхлопных газов (риск прогаре клапанов). Аварийный режим лишь частично защищает мотор, но длительная эксплуатация ведёт к дорогому ремонту.

Как лечится клин геометрии на Garrett (OM651) — чистка или замена?

Сначала делают механическую очистку — снятие турбины, разборка актуатора и промывка направляющего аппарата очистителем (например, очиститель топливной системы или специальный состав). Часто помогает, если износ незначительный. Если лопатки погнуты, ось разрушена или сильный износ втулок — нужна замена картриджа или турбины в сборе. Также следует проверить масляные магистрали и вакуумный привод (или электронный актуатор).

Связана ли проблема клина геометрии на OM651 с передувом из-за неисправности клапана EGR?

Да, косвенно. Закоксованный EGR изменяет состав выхлопных газов и повышает температуру, что ускоряет образование нагара в механизме VNT. Кроме того, нештатная работа EGR может приводить к ложному срабатыванию передува (ECU видит некорректную смесь). Поэтому при обслуживании турбины Garrett на OM651 рекомендуется чистить и сам клапан EGR, а также проверять датчик давления наддува (MAP).
