Современный дизельный двигатель — это настоящий силач. Но без турбины на низких оборотах он часто превращается в «сонную тетерю». Чтобы разбудить его мощь с самого низа, инженеры придумали хитрый механизм, который называется «Геометрия турбины» (VNT или VGT).
Представьте себе обычный садовый шланг. Если зажать пальцем выходное отверстие, вода брызнет гораздо сильнее и дальше. Если открыть — напор станет слабым, но воды пойдет много. Турбина с изменяемой геометрией работает ровно по тому же принципу, только вместо воды там — выхлопные газы.

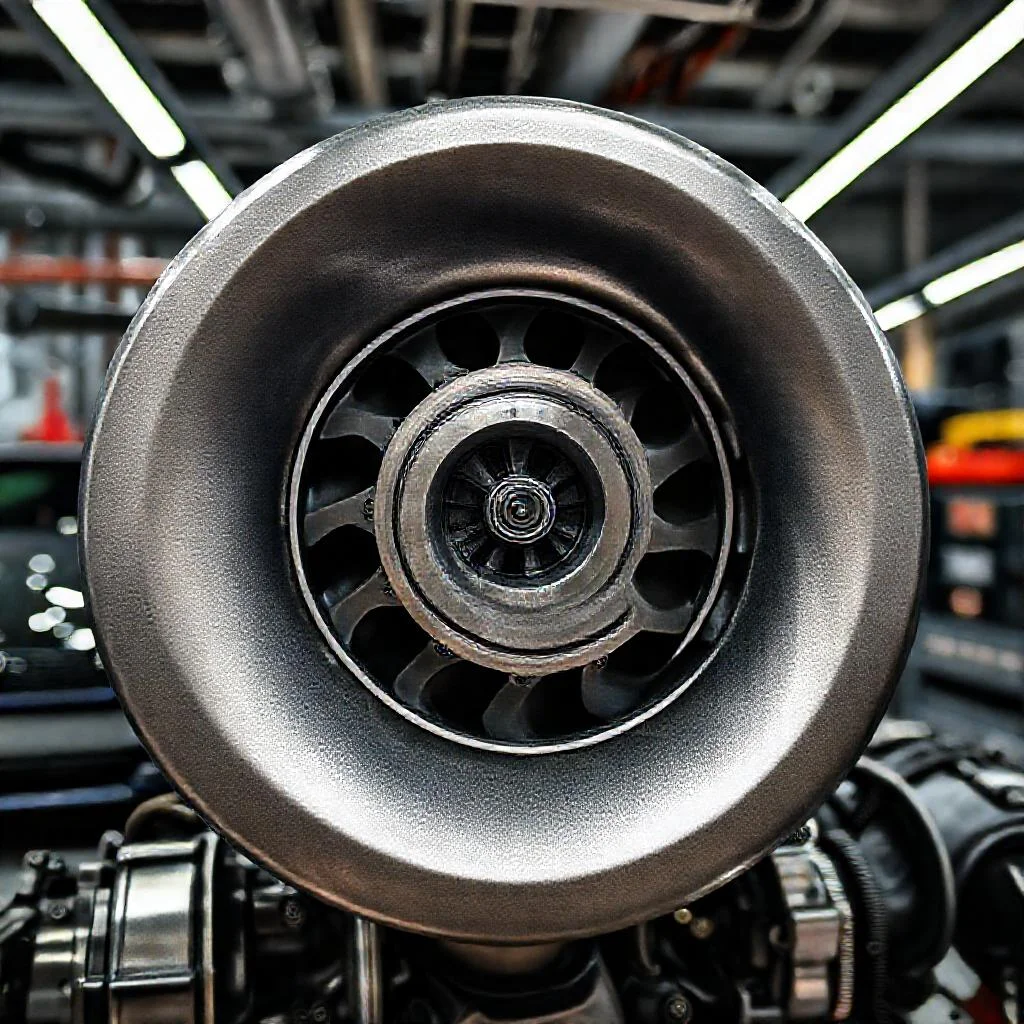

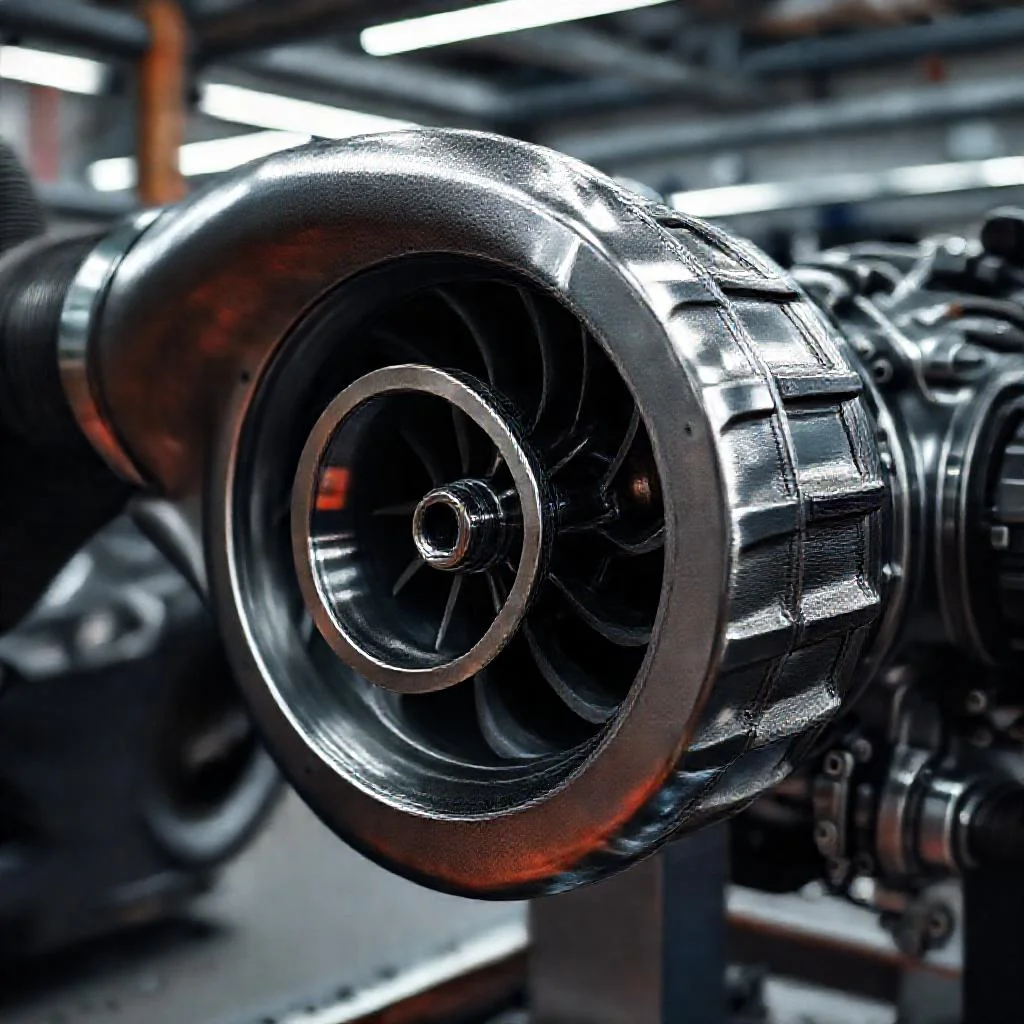

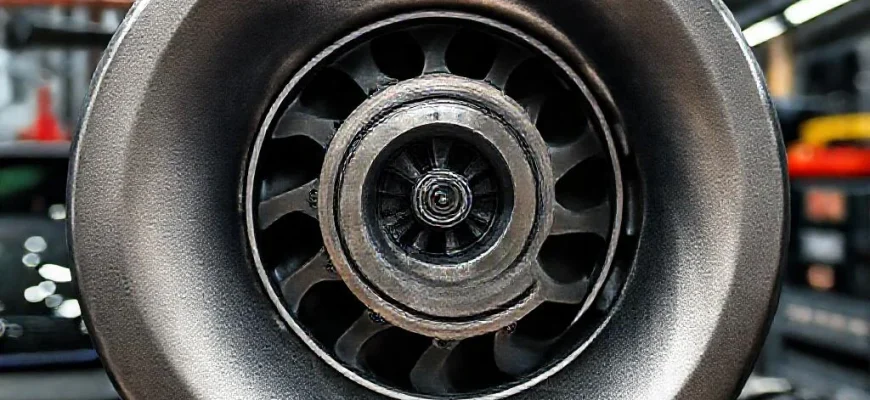

Внутри улитки (корпуса турбины) стоит особое подвижное кольцо. На этом кольце закреплены небольшие поворотные лопатки. Они могут вращаться, становясь то почти вертикально, то под острым углом к потоку газов. Этот механизм и есть сердце системы, которое меняет «живое сечение» канала.
Представьте, что вы стоите в узком коридоре. Если развернуться боком, пройти легко. Если развернуться плечом вперед — застрянете. Лопатки VNT действуют так же: на малых оборотах они встают круто, сужая щель, и заставляют газы разгоняться, как вода из зажатого шланга.
Как это работает на деле?
Когда водитель нажимает педаль газа с места, мотор крутится медленно, а выхлопа мало. Без VNT турбина бы просто «не дула», создавая провал — знаменитый турбояма. Но здесь в игру вступает кольцо с лопатками, которые прикрываются, сужая проход.
Маленький объем газов, проходя через эту узкую горловину, ускоряется до огромной скорости. Этот разогнанный поток крутит крыльчатку турбины сильно и быстро. Водитель чувствует уверенный подхват уже с 1200-1500 оборотов — как будто машину кто-то толкает в спину.
Как только обороты растут и газов становится много, лопатки начинают потихоньку открываться. Если бы они остались в узком положении на высоких оборотах, давление в выхлопной системе подскочило бы до небес, как в кастрюле с закрытой крышкой.
Двигателю бы стало трудно «выдыхать», мощность упала бы, а температура резко пошла бы вверх. Поэтому геометрия плавно раскрывается, превращая «шланг с зажатым концом» в широкую открытую трубу. Турбина продолжает дуть, но уже без риска задавить мотор.
Представьте лестницу эскалатора в час пик. Утром людей мало — ставят медленную скорость. В обед поток нарастает — скорость увеличивают. К вечеру наплыв — включают полную мощность. Лопатки VNT — это регулировщик на этой «лестнице газов».
Что такое кольцо с направляющими лопатками?
Конструктивно это самое уязвимое и одновременно гениальное место турбины. Кольцо (называется «подшипниковое кольцо управления») стоит прямо перед входом газов в рабочее колесо турбинного колеса. Оно соединено с рычажками и кольцевым механизмом.
Каждая лопатка имеет свою ось вращения. Снаружи корпуса стоит актуатор — чаще всего вакуумный или электрический исполнительный механизм. Он через тяги и рычаги поворачивает все лопатки синхронно, как жалюзи на окне.
На водительском языке это звучит так: когда актуатор «втягивает шток» — лопатки закрываются, сужая сечение. Когда «выталкивает» — открываются настежь. Современные моторы следят за этим десятки раз в секунду через блок управления двигателем (ЭБУ).
Почему без этого механизма дизель «тупил»?
Раньше на старых турбодизелях без VNT приходилось выбирать: будет тяга с низов или мощность на верхах. Конструкторы просто подбирали размер турбины под среднюю мощность. Получалось: мотор «просыпался» только после 2000 об/мин и резко выдыхался на 3500.
Автомобиль с VNT лишен этой раздвоенности. Он тянет с самого низа, как трактор, но при этом на высоких оборотах не задыхается, а выдает спортивный прирост. Примерно как велосипед с переключателем скоростей против велосипеда с одной фиксированной шестерней.
Бытовой пример для понимания физики
Возьмите трубочку для коктейля. Если дуть в обычную — поток воздуха слабый. Если расплющить ее пальцами в лепешку — дуть тяжело, но струя срывается с высокой скоростью. Узкая щель на входе выхлопа в турбину дает такой же эффект ускорения.
Представим, что вы хотите прокрутить детскую вертушку на палочке. Если дуть на нее ртом с расстояния — не повернется. Если поднести губы вплотную и сложить их трубочкой — вертушка закрутится. VNT складывает «губы» турбины именно так.
Слабые места этой системы
Кольцо с лопатками находится в самом пекле выхлопной трассы. Оно покрывается нагаром от масла и сгоревшей солярки. Если масло некачественное или интервалы замены большие, лопатки начинают «закисать» и подклинивать.
Когда лопатки теряют подвижность, турбина перестает регулироваться. На низах она не может закрыться — появляется жуткий турбояма. На верхах может застрять в закрытом положении — давление наддува взлетит, мотор уйдет в ошибку и аварию.
Второй враг — это износ втулок оси лопаток. Со временем люфты приводят к тому, что лопатки болтаются, вибрируют и могут ударять о корпус. В тяжелых случаях лопатка ломается и попадает внутрь турбинного колеса (смертельный исход для всей турбины).
Как используют VNT в бензиновых моторах?
Хотя система популярна на дизелях, на мощных бензиновых двигателях она тоже встречается (например, на некоторых моделях Porsche). Там температуры газов выше (до 1000°C), поэтому лопатки делают из жаропрочных сплавов и керамики.
На бензине задача VNT та же — убрать турбояму. Но стоит это дорого. Поэтому в массовом сегменте бензиновых машин чаще используют двойной наддув (одна маленькая турбина для низа, другая большая для верха). По сути тот же принцип, но с двумя шлангами.
Как водителю проверить работу геометрии?
Если обороты падают ниже 1500, а машина «не едет» и давит педаль — это первый звонок, что лопатки закоксовались и не сужают канал. Правильная VNT-турбина должна «подхватывать» сразу и набирать мощность постепенно, без рывков.
Обратите внимание на звук. Когда лопатки закрываются на малых оборотах, выхлопной тракт звучит более «свистяще», воздух проходит с шумом. Если свист резко пропал и появился глухой гул — механизм может быть заклинен в открытом положении.
Самый правильный способ — смотреть на показания датчика давления наддува при диагностике. На холостых с работающим двигателем давление должно быть атмосферным или чуть выше. При нажатии педали и 1500 оборотах — резкий скачок на 0,5-0,8 бар.
Итог: почему это гениально просто
Система VNT/VGT — это идеальный пример, как маленькое подвижное кольцо с лопатками решает огромную проблему несовместимости низовой тяги и верховой мощности. Всего одна движущаяся деталь в потоке газов может превратить вялый трактор в резвый спортсмен.
Водителю новичку стоит запомнить главное: если на малых оборотах или при разгоне на трассе машина перестала уверенно ускоряться — скорее всего, «жалюзи» внутри турбины потеряли подвижность. Чистка или замена этого узла возвращает автомобилю былую прыть.
Теперь, глядя на значок турбодизеля или слыша шипение под капотом, в голове у водителя будет возникать образ садового шланга, пальца и струи воды. Все гениальное — просто. А изменяемая геометрия турбины — лучшее тому подтверждение.
Таблица: Геометрические параметры лопаточного механизма VNT/VGT-турбокомпрессора
В таблице приведены ключевые геометрические характеристики направляющего аппарата турбины с изменяемой геометрией (VNT/VGT), напрямую влияющие на площадь проходного сечения сопла и, как следствие, на давление наддува и эффективность работы турбокомпрессора на различных режимах работы двигателя.
| Параметр | Обозначение | Единица измерения | Описание / Влияние на характеристику |
|---|---|---|---|
| Угол установки лопатки | α | град (угл.) | Определяет угол входа потока на рабочее колесо турбины. Малый угол — максимальное сужение сопла (высокое давление наддува). |
| Максимальный ход регулировочного кольца | Smax | мм | Расстояние, на которое перемещается регулировочное кольцо от полностью открытого до полностью закрытого положения лопаток. |
| Площадь проходного сечения сопла (минимальная) | Amin | см² | Наименьшая площадь канала между лопатками. Обеспечивает максимальное противодавление и быстрый отклик (антилаг). |
| Площадь проходного сечения сопла (максимальная) | Amax | см² | Наибольшая площадь канала. Соответствует режиму высоких оборотов и сниженному сопротивлению выхлопу. |
| Диаметр расположения осей лопаток | Dos | мм | Диаметр окружности, на которой установлены поворотные оси всех лопаток направляющего аппарата. |
| Количество лопаток | z | шт. | Число лопаток в направляющем аппарате. Влияет на равномерность потока и частоту возмущений. |
| Высота лопатки (активная) | Hлоп | мм | Высота лопатки в меридиональном сечении, определяющая осевую длину канала сопла. |
| Радиус скругления входной кромки | rвх | мм | Геометрия входной кромки, влияющая на гидравлические потери и устойчивость к эрозии. |
| Зазор между лопаткой и корпусом (радиальный) | δ | мм | Технологический зазор в закрытом положении. Минимизирует утечки газа в обход лопаток. |
| Угол наклона боковой стенки сопла | β | град (угл.) | Угол конусности боковых стенок (если применимо), изменяющий форму канала по высоте лопатки. |
| Длина хорды профиля лопатки | b | мм | Расстояние между входной и выходной кромками лопатки. Определяет жесткость и направляющую способность. |
Частые вопросы по теме (FAQ)
Что такое турбина с изменяемой геометрией (VNT/VGT) и как она работает?
Турбина с изменяемой геометрией (VNT — Variable Nozzle Turbine или VGT — Variable Geometry Turbocharger) — это тип турбокомпрессора, который оснащен подвижными лопатками в «улитке» турбинного колеса. Эти лопатки изменяют угол наклона, регулируя поток отработавших газов, поступающих на крыльчатку. На малых оборотах двигателя лопатки сужают проходное сечение, ускоряя поток газов и заставляя турбину крутиться быстрее — это устраняет «турбояму» и дает ранний подхват. На высоких оборотах лопатки открываются шире, пропуская больше газов, но без избыточного давления, что защищает мотор от перегрузки.
Почему заклинивает механизм VNT (лопатки перестают двигаться)?
Основная причина заклинивания — это нагар и сажа, которые образуются при сгорании топлива и масла. Со временем эти отложения забивают подвижные соединения лопаток и ось актуатора, особенно если мотор часто работает на холостых оборотах или используется некачественное масло. Также заклинивание может вызвать коррозия из-за конденсата, если машина редко прогревается. Характерный симптом — ошибка «недостаточное давление наддува» и вялый разгон, особенно на низких оборотах.
Можно ли просто отключить или заблокировать VNT на турбине?
Технически — да, механизм можно зафиксировать в одном положении, но делать это крайне не рекомендуется. Блокировка VNT в «открытом» положении приведет к огромной турбояме и потере мощности на низах, а блокировка в «закрытом» положении вызовет чрезмерное давление на высоких оборотах, что может разрушить турбину или пробить прокладку головки блока цилиндров. Отключение электронного управления актуатором (соленоидом) также вызовет ошибку в блоке управления и переход двигателя в аварийный режим. Единственным правильным решением является чистка или замена узла VNT.
Как понять, что VNT-механизм неисправен, и чем это грозит двигателю?
Симптомы неисправности VNT включают: провал при разгоне (особенно «ступенька» на 2000–2500 об/мин), плавающие обороты, недостаток мощности при обгонах, ошибки P0234 (избыточное давление наддува) или P0299 (недостаточное давление). Если игнорировать проблему, заклинившие лопатки могут привести к перегреву турбины (из-за неправильного потока газов), ускоренному износу подшипников и в конечном итоге — к разрушению крыльчатки. Осколки турбины могут попасть в цилиндры или интеркулер, что чревато дорогим ремонтом двигателя.
Почему VNT-турбины часто выходят из строя на дизелях, но редко на бензиновых моторах?
Сажа и нагар — главные враги VNT, а дизельные двигатели производят их значительно больше, чем бензиновые. На бензиновых моторах VNT встречается реже из-за более высоких температур выхлопных газов и агрессивной химической среды, которая быстрее разрушает лопатки. Однако именно на дизелях VNT получила широкое распространение, так как она идеально решает проблему «турбоямы» дизеля. Износ VNT на дизелях ускоряется при использовании дешевого масла с высоким содержанием золы и присадок, которые образуют твердый нагар на механизме.
