4 типа реле-регуляторов генератора: от классических до терминалов LIN/BSS

Генератор — это сердце электросистемы автомобиля. Но без контроля это сердце просто сожжет все лампочки или посадит аккумулятор. За порядок отвечает маленькое устройство — реле-регулятор напряжения.

Многие водители не знают, что регуляторы бывают разными. Одни работают по принципу утюга, другие общаются с мозгом машины как смартфоны. Разница определяет, как долго проживет аккумулятор и не перегорят ли фары.

Ниже разобраны четыре основных типа. Каждый имеет свою конструкцию, логику работы и типичные симптомы поломки. Информация поможет не попасть на деньги в автосервисе.

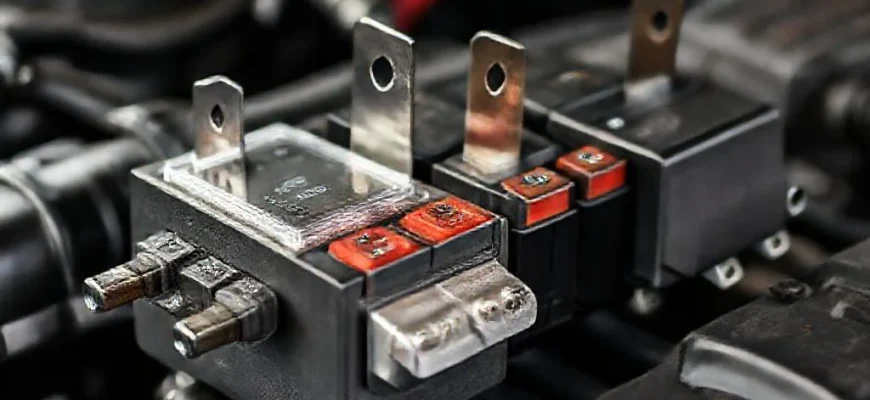

Иллюстрация к статье: 4 типа реле-регуляторов генератора: от классических до терминалов LIN/BSS

Электромеханические реле-регуляторы: дедушки на контактах

Самый первый тип, который встречался на старых советских машинах и зарубежных авто 70-80 годов. Внутри стоит катушка, пружинка и металлические контакты. Работает как выключатель света в квартире, только автоматический.

Когда напряжение падает ниже 13,8 вольт, катушка отпускает контакты. Ток идет на обмотку возбуждения генератора, магнитное поле растет — напряжение повышается. Как только достигает порога 14,2 вольта, контакты замыкаются и поле падает.

Проблема в том, что контакты искрят и подгорают. Это приводит к мерцанию фар и скачкам напряжения. Ресурс таких регуляторов небольшой, а настройка требует ручной подгибки пружинок — работа для старого автоэлектрика.

Сейчас этот тип почти не используется. Однако на некоторых тракторах и старой технике он еще встречается. Если видите коробочку с торчащими винтами и клеммами — это он.
Интегральные реле-регуляторы: классика в таблетке

Самый распространенный тип на современных бюджетных автомобилях. Называется «таблеткой» из-за формы — круглый или прямоугольный корпус с металлическим основанием. Внутри нет движущихся деталей, только полупроводники на кремниевой пластине.

Работает по принципу стабилизатора: измеряет напряжение в бортовой сети и обрезает лишнее. Если в сети 14,5 вольт — держит. Если прыгнуло до 15 — мгновенно отключает питание обмотки возбуждения. Никаких щелчков и искр.

Главное преимущество — низкая цена и надежность. Такие регуляторы стоят на ВАЗах, Ладах, старых иномарках. Они не боятся грязи и тряски. Поломка обычно случается из-за перегрева или заводского брака.

Симптом выхода из строя простой: напряжение на аккумуляторе прыгает от 12 до 16 вольт. Лампочка зарядки может гореть тускло или мигать. Замена стоит копейки и делается за пять минут.
Цифровые реле-регуляторы с управлением по ШИМ от ЭБУ

Более продвинутый тип, который работает не автономно, а по команде от двигателя. Электронный блок управления (ЭБУ) сам решает, сколько напряжения нужно дать генератору. Он посылает сигнал широтно-импульсной модуляции (ШИМ).

ШИМ — это не постоянное напряжение, а быстрые импульсы разной длины. Чем длиннее импульс, тем сильнее крутится генератор. ЭБУ регулирует нагрузку в зависимости от температуры, оборотов и включенных потребителей — фар, печки, обогрева стекол.

Отличие от таблетки кардинальное: таблетка просто держит напряжение в вилке 13,8-14,5 вольта. Цифровой регулятор может менять напряжение в реальном времени. Например, при холодном пуске он может выдать 15 вольт для быстрого заряда, а при перегреве снизить до 13.

Такие регуляторы ставятся на большинство современных иномарок после 2010 года — Toyota, Hyundai, Kia, Volkswagen. При поломке компьютер выдает ошибку, и зарядка перестает работать полностью. Простая замена часто не помогает — нужна диагностика.
Реле-регуляторы с терминалами LIN и BSS: умные сети поколения NEXT

Самый современный тип, который использует цифровую шину данных. Вместо отдельных проводов регулятор общается с ЭБУ по одному двухжильному кабелю. Это как интернет-кабель вместо старых телефонных линий.

LIN (Local Interconnect Network) — это дешевая автомобильная шина для медленных устройств. Регулятор подключен к LIN-магистрали и получает команды через цифровой протокол. Никаких аналоговых сигналов, только пакеты данных.

BSS (Battery Sensor System) — это система, где регулятор работает в паре с датчиком состояния аккумулятора. Датчик измеряет ток, температуру и степень заряда. Информация поступает в блок управления, и тот точно знает, когда нужно увеличить или снизить напряжение.

Такая схема позволяет продлить жизнь аккумулятора до 7-8 лет. Машина сама определяет, что батарея изношена, и поднимает напряжение для компенсации. Водителю не нужно ничего делать — все решает автоматика.

Установлено на авто премиум-класса и большинстве европейских машин 2018-2024 годов — BMW, Mercedes, Audi, Volvo. Диагностика этих систем требует профессионального сканера. Дешевые методы проверки лампочкой или тестером здесь не работают.

Главное отличие цифровых регуляторов от встроенных таблеток

Многие путают три типа: таблетку, цифровой ШИМ-регулятор и LIN-терминал. Самое важное различие — способ управления обмоткой возбуждения.

Встроенная таблетка — это замкнутая система. Она измеряет напряжение на своих ножках и режет его ножницами. Никакой внешний блок управления на нее не влияет. Она сама решает, что делать, и никому не подчиняется.

Цифровые же регуляторы — это рабы ЭБУ. Они получают команды и выполняют их. Без управляющего сигнала от мозга машины они либо не включаются вообще, либо выдают минимальное напряжение. Это сделано для безопасности и энергоэффективности.

Еще одно отличие — диагностика. Таблетку можно проверить на столе обычной лампочкой и блоком питания. Цифровой регулятор без ЭБУ и осциллографа не проверить вообще. Он работает только в системе, и его сигнал нужно смотреть специальным прибором.

Запоминайте просто: таблетка — автономный выключатель. Цифровой регулятор — исполнитель команд. LIN/BSS — участник общей сети машины. Разные принципы, разное оборудование для ремонта и разная цена.

Таблица: Сравнительная характеристика 4 типов реле-регуляторов генератора

В таблице представлены ключевые параметры и особенности четырех поколений реле-регуляторов напряжения генератора: от электромеханических вибрационных до цифровых терминалов с шинами LIN и BSS. Данные позволяют сравнить принципы работы, точность стабилизации, функциональные возможности и области применения каждого типа.

Тип регулятора	Принцип работы	Дискретность регулирования	Точность стабилизации U, %	Наличие обратной связи	Интерфейсы связи	Диагностика	Типичные области применения
Классический вибрационный (электромеханический)	Механическое замыкание/размыкание контактов реле при изменении напряжения	Двухступенчатое (вкл./выкл.)	±10…15 % (низкая)	Нет (грубая коррекция по оборотам)	Отсутствуют	Отсутствует (визуальное искрение)	Старые модели генераторов, автотракторная техника 1950-70-х гг.
Аналоговый контактно-транзисторный	Работа компаратора на операционном усилителе, управление ключевым транзистором	Частотно-импульсная модуляция (ШИМ)	±5…10 % (средняя)	Простая (по напряжению АКБ)	Только выход управления лампой заряда	Минимальная (индикация неисправности лампой)	Генераторы грузовиков, спецтехники, лодочные моторы
Цифровой интегральный (с D- или P-каналом)	Программная обработка сигнала PWM, управление MOSFET-ключом	Многоступенчатая ШИМ (до 400 Гц)	±2…5 % (высокая)	Многофункциональная (температура, нагрузка, обороты)	Однопроводной LIN 2.x (опционально)	Расширенная (коды ошибок, обрыв фазы, обрыв возбуждения)	Современные авто (легковые), мототехника, генераторы 12/48 В
Терминал LIN/BSS (интеллектуальный)	Полностью цифровое управление с протоколом LIN 2.2A, интерфейс BSS (Battery State Sensor)	Адаптивная ШИМ с калибровкой тока	±0.5…1 % (прецизионная)	Полная (состояние АКБ, ток, износ, температура)	LIN (Master/Slave), BSS (SMBus, CAN)	Полная самодиагностика, прогноз отказов, запись параметров в EEPROM	Электромобили, гибриды, системы «старт-стоп», премиум-авто, IoT-генераторы

Частые вопросы по теме (FAQ)

Чем отличаются классические реле-регуляторы (РР) от современных LIN/BSS?

Классические регуляторы (электромеханические или аналоговые) поддерживают стабильное напряжение за счёт механических контактов или простых ШИМ-сигналов. Они не имеют цифровой связи. LIN (Local Interconnect Network) и BSS (Bit Synchronous Serial) — это цифровые интерфейсы, которые позволяют блоку управления двигателем (ECU) точно контролировать напряжение, ток возбуждения и диагностику. LIN/BSS дают более тонкую калибровку, самодиагностику и адаптацию под нагрузку, что повышает топливную экономичность и срок службы АКБ.

Какие 4 основных типа реле-регуляторов существуют?

1. Электромеханический (вибрационный) — простой, устаревший, с контактами и катушкой. 2. Аналоговый (интегральный) — на базе операционных усилителей/компараторов, без микроконтроллера. 3. Цифровой PWM/контроллерный — с микроконтроллером, но без LIN (обычно ШИМ-управление). 4. LIN / BSS — интеллектуальный — с последовательным интерфейсом (LIN 2.x или BSS), дистанционной диагностикой и программированием параметров. Последний используется в современных автомобилях (Euro 5/6, Start-Stop).

Что такое терминал LIN/BSS и зачем он в генераторе?

Терминал LIN (или BSS) — это специальный вывод (контакт) на реле-регуляторе для двусторонней цифровой связи с ЭБУ автомобиля. Через него передаются данные о напряжении генератора, токе возбуждения, температуре и неисправностях. Это заменяет традиционный провод «D+» (лампа-контроль) и позволяет ECU точно управлять генератором, активировать режим рекуперации при торможении и диагностировать цепь без дополнительных датчиков.

Можно ли заменить регулятор с LIN на обычный (аналоговый)?

Обычно нет — это требует переделки проводки и блока управления. Если автомобиль штатно использует LIN/BSS, ЭБУ ожидает цифровые пакеты и без них выдаёт ошибку (P0620, P0650 и т.п.). Замена на аналоговый регулятор возможна только с дополнительным адаптером/контроллером, который эмулирует сигнал LIN. Простая установка аналогового РР может привести к неправильному заряду АКБ, перегрузке сети или срабатыванию Check Engine.

Почему регуляторы с BSS встречаются реже, чем LIN?

BSS (Bit Synchronous Serial) — проприетарный протокол, который использовался в основном в генераторах Bosch для ряда моделей VAG (Volkswagen, Audi, Skoda) в 2000-х и начале 2010-х. LIN стал отраслевым стандартом (ISO 17987, SAE J2602) и дешевле в реализации. BSS — более быстрый, но менее гибкий и поддерживаемый. Сегодня подавляющее большинство современных авто используют LIN (2.x/ISO). BSS остаётся в основном для старых платформ (например, VAG PQ24).
