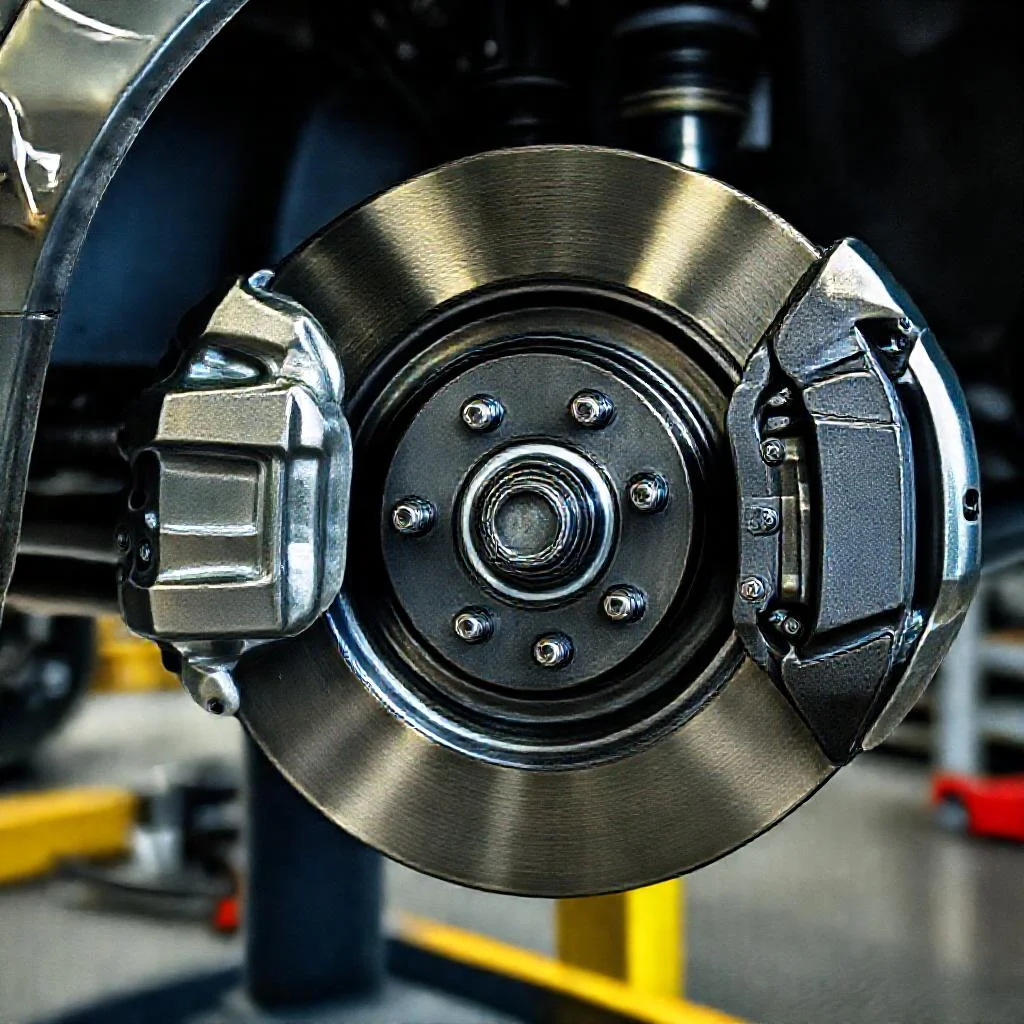

Представь себе обычный велосипед. Есть два способа остановиться: нажать на ручку тормоза (это как основная тормозная система) или крутануть педали назад (это как стояночный тормоз, только наоборот). В автомобилях с дисковыми тормозами инженеры придумали два принципиально разных способа заставить машину стоять на месте, когда заглушен двигатель. Это «барабан в шляпе» (Drum-in-Hat) и привод на поршень суппорта. Разница между ними — это как разница между отдельным маленьким тормозом, спрятанным внутри колеса, и попыткой использовать уже существующий тормоз, но дополнительным устройством.

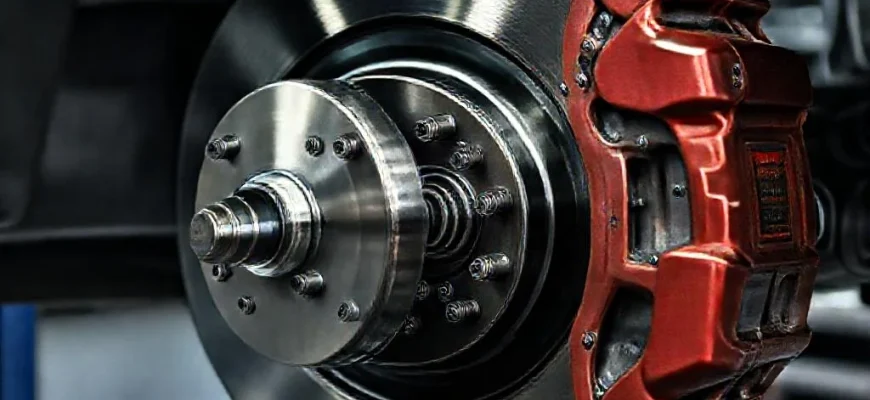

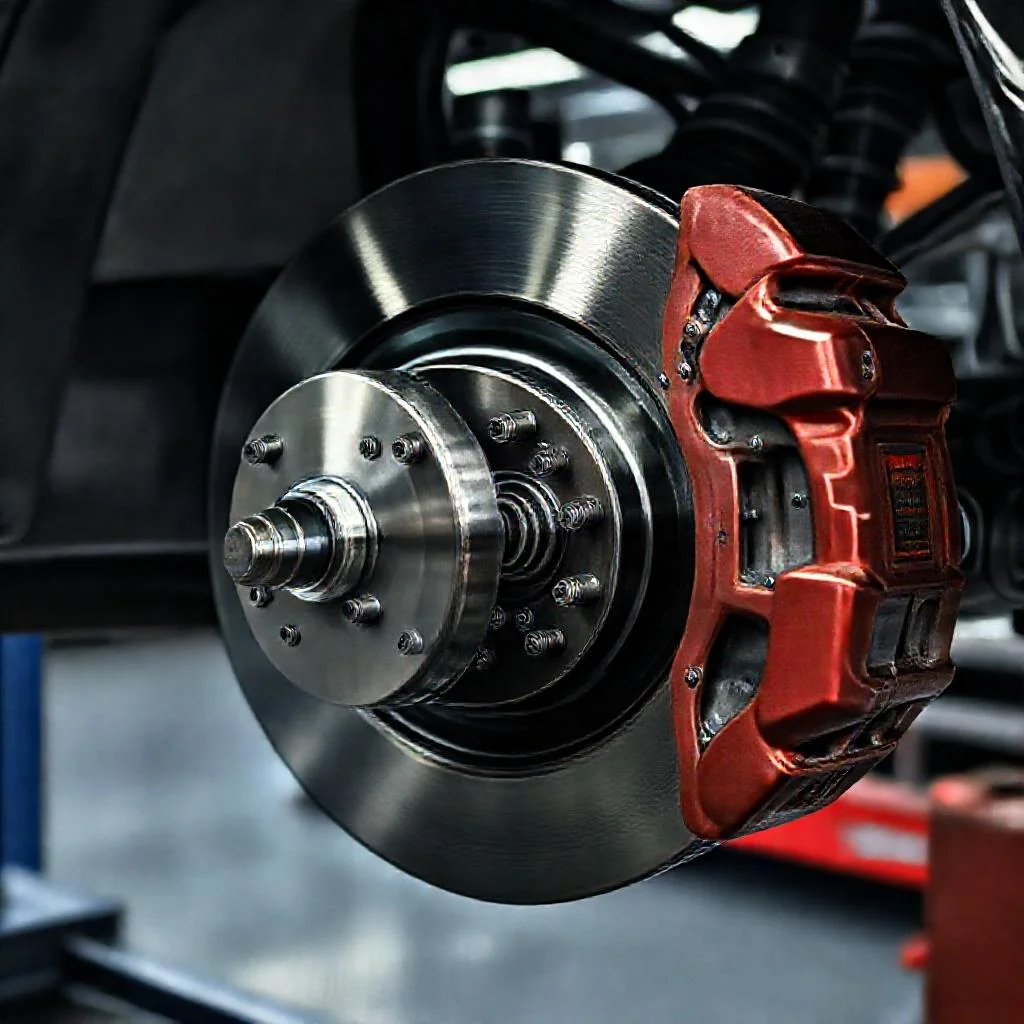

Начнем с самого понятного. Барабанный стояночный тормоз внутри диска (Drum-in-Hat) — это хитрость. Внешне колесо выглядит так, будто там обычный вентилируемый тормозной диск. Но если заглянуть в центр этого диска, то обнаружится небольшой барабан. То есть сам диск имеет форму шляпы (отсюда и название): «поля» — это рабочий тормозной диск, а «тулья» (центральная часть) — это и есть барабан для ручника. Внутри этого барабана находятся две колодки, которые разжимает механический кулак. Принцип работы такой же, как у старых добрых «барабанов» на задних колесах. Трос идет от рычага в салоне к механизму, который раздвигает колодки, и они упираются в стенки этого внутреннего барабана.
Второй вариант — привод на поршень суппорта. Здесь ничего нового не изобретают. Тот же самый тормозной суппорт, который сжимает колодки, когда нажимаешь педаль тормоза, используется и для ручника. Просто внутри суппорта есть дополнительный механизм (чаще всего винт с поршнем). Когда водитель дергает ручник, трос крутит этот винт, который выкручивает поршень наружу. Таким образом, колодки механически, без помощи тормозной жидкости, прижимаются к диску. Это очень компактно и дешево в производстве, поэтому такой тип стоит на многих бюджетных современных автомобилях.
Теперь о критически важном моменте, который нужно запомнить каждому, кто ездит по городу с частыми пробками или живет в холодном климате. Независимость барабанного ручника (Drum-in-Hat) от температуры диска — это его козырь. В пробке, когда стандартные диски раскаляются добела от частых торможений, барабан внутри них остается холодным. Он физически отделен от трения колодок о диск. Это значит, что когда нужно поставить машину на ручник на раскаленных тормозах, колодки хватаются за холодный барабан. После того как автомобиль остывает, диск сжимается, но барабан уже зафиксирован, и колодки не примерзают к нему так сильно. В случае с приводом на поршень суппорта ситуация обратная: колодки прижимаются прямо к горячему диску. Когда диск остывает, он сжимается и может намертво «схватить» колодки. Утром колесо просто не оторвать, приходится бить кувалдой или греть паяльной лампой.
Второй ключевой момент — это закисание тросов и механизмов. Здесь пальма первенства снова у Drum-in-Hat, хотя и с оговорками. Внутренние барабанные колодки редко закисают насмерть, потому что механизм разжатия (кулак) находится внутри чистого, закрытого пространства. Но тросы никуда не деваются — они есть в обеих системах. Однако в системе с приводом на сам суппорт есть дополнительная слабая точка: сам механизм винтового привода в поршне. Он находится в крайне агрессивной среде. Грязь, соль, реагенты с дороги, высокая температура от тормозов — все это приводит к тому, что резьба «закисает». Ручник перестает отпускать, суппорт начинает подклинивать, колодки трутся перманентно, растет расход топлива и нагрев. Ремонт такого суппорта часто означает его полную замену, так как разобрать закисший механизм без повреждений почти невозможно.
С точки зрения стоимости владения нужно разложить все по полочкам. Допустим, автомобиль живет в теплом климате и не знает, что такое зима. Тогда проще и дешевле окажется привод на поршень суппорта. Там меньше деталей, сам механизм легче, и при регулярном обслуживании (чистка и смазка направляющих) он ходит долго. Однако в условиях российской зимы, слякоти и реагентов Drum-in-Hat выигрывает по надежности. Да, при замене колодок (рабочих) нужно обязательно проверять состояние барабанных колодок ручника. Замена тросов тут тоже бывает непростой, но сам барабанный узел, если его обслуживать раз в пару лет, способен пережить два-три комплекта тормозных дисков. В случае с суппортом, где ручник встроен, ремонт может ударить по карману: капитальный ремонт суппорта с заменой поршня и винта стоит сопоставимо с покупкой контрактного узла.
Ресурс системы напрямую зависит от привычек водителя. Если постоянно ставить машину на ручник только что после интенсивной езды по трассе — для любого механизма это вред. Но для привода на поршень суппорта это практически смертельный номер. Горячий алюминиевый корпус суппорта расширяется, а когда остывает, может деформировать поршень. В случае с Drum-in-Hat это проще: барабан внутри диска нагревается меньше, потому что не участвует в рабочем торможении. Для него страшнее другое — коррозия. Если автомобиль долго стоит (месяцами), внутренняя поверхность барабана ржавеет. Тогда при первом же движении ручник может не удержать авто, или колодки просто заклинит. Но ржавчина чистится несколькими резкими рывками ручника во время движения (на небольшой скорости). А вот закисший в суппорте винт так просто не вылечить.
Практический совет от механиков. Для обычного городского водителя, который держит машину не в гараже, а под открытым небом, Drum-in-Hat будет меньше беспокоить. Типичная проблема с прилипанием колодок к диску утром на суппорте решается просто: перед тем как поставить машину на ручник, нужно немного просушить тормоза, проехав последние 200 метров без нажатия на педаль. Но кто это делает? Никто. В итоге получаем оторванный слой фрикционной накладки на колодке или деформированный диск. С Drum-in-Hat такого не случится, потому что колодки ручника не соприкасаются с диском, по которому вы тормозили.
Еще один аспект — это диагностика неисправностей. Проверить работоспособность барабанного механизма (Drum-in-Hat) можно, только сняв колесо и открутив центральную часть тормозного диска. Там видно: есть ли износ, не замаслились ли колодки, не лопнула ли пружина. Диагностика же привода на поршень суппорта часто ленивая: механик смотрит, ходит ли рычаг, и говорит «все ок». Но реально закисание начинает проявляться только в пути — машина начинает притормаживать сама, греется колесо, воняет гарью. К тому времени колодки уже стерты, диск может пойти «восьмеркой». То есть запоздалая диагностика выливается в замену дорогих деталей.
Если говорить о ремонтопригодности, то Drum-in-Hat сложнее в работе. Поменять колодки ручника на барабанном узле — это целая история: нужно снять суппорт, диск, отжать пружины, снять старые колодки, поставить новые, отрегулировать зазор. В автосервисе за это берут отдельные деньги, обычно не меньше часа работы. Но эта работа делается раз в 80-100 тысяч километров. В системе с приводом на суппорт смена колодок ручника происходит одновременно со сменой обычных колодок (или даже быстрее). Но вот если закисает сам механизм внутри поршня, то его проще выкинуть и купить новый суппорт в сборе. А это стоит от 5 до 15 тысяч рублей за штуку в зависимости от марки.
Вердикт: Система Drum-in-Hat (барабан в диске) — это пережиток прошлого с точки зрения инженерной мысли, но лучший друг владельца, который живет в регионе с суровой зимой или влажным климатом. Она дороже в производстве, тяжелее, но не капризна к перегреву и прощает водителю лень. Система с приводом на поршень суппорта — это современный стандарт, легкий и дешевый. Но она требует аккуратности: нельзя злоупотреблять ручником на горячую, нужно следить за чистотой суппорта. Для такси или для машины, которая живет в регионе, где нет зимы и соли, второй вариант идеален. В остальных случаях стоит выбирать первое — пусть и с немного более дорогим обслуживанием барабанной части раз в 3-4 года, но без риска приклеиться к месту стоянки в морозный день.
Таблица: Сравнение конструкций стояночного тормоза: барабанный внутри диска (Drum-in-Hat) и привод на поршень суппорта
В таблице приведено сравнение двух типов стояночных тормозов, используемых в современных автомобилях: интегрированного барабанного механизма внутри тормозного диска (Drum-in-Hat) и системы, воздействующей на поршень основного суппорта. Сравнение выполнено по ключевым конструктивным, эксплуатационным и техническим характеристикам.
| Параметр сравнения | Стояночный тормоз «Drum-in-Hat» (Drum-in-Disc) | Привод на поршень суппорта (Electric parking brake / Cable actuated) |
|---|---|---|
| Тип механизма | Отдельный барабанный тормоз, встроенный внутрь ступичной части тормозного диска. Используются колодки и барабан. | Используется основной дисковый тормоз: винтовой/кулачковый механизм внутри поршня суппорта или тросовый привод на рычаг суппорта. |
| Износ компонентов | Барабанные колодки изнашиваются отдельно от основных дисковых колодок. Замена производится реже, но требуется обслуживание двух независимых систем. | Привод использует те же колодки и диск, что и рабочая тормозная система. Износ колодок и дисков ускоряется. Требуется частая адаптация (в ЭУР). |
| Усилие удержания | Высокое и стабильное, так как барабанный механизм имеет высокое передаточное отношение (самоусиление, эффект распора). Надежно удерживает автомобиль на уклоне. | Зависит от точности механизма привода и коэффициента трения колодок. При износе или перегреве диска эффективность может снижаться. Требует точной настройки. |
| Регулировка и обслуживание | Требует периодической ручной или автоматической регулировки зазора между колодками и барабаном. Сложность доступа к механизму на некоторых автомобилях. | Чаще всего саморегулируемая система (автоматическая адаптация зазора при срабатывании). Обслуживание сводится к замене колодок и дисков. Механизм привода часто требует диагностики (электрика/механика). |
| Масса конструкции | Увеличенная неподрессоренная масса за счет дополнительного барабана и колодок. | Меньшая масса, так как не требуется массивный барабан. Основная нагрузка приходится на суппорт. |
| Сложность конструкции | Высокая механическая сложность: отдельные колодки, разжимной механизм (рычаги или клин), регулировочный механизм. | Более простая механическая часть (в случае ЭУР — сервомотор и винтовая передача). Высокая интеграция с электроникой автомобиля. |
| Аварийный режим (отказ электроники) | Полностью независим от электроники. При отказе электрики или гидравлики механизм работает механически. | У электромеханических систем: при полной разрядке АКБ или отказе блока управления растормаживание невозможно без разбора. Тросовые системы сохраняют ручное управление. |
| Перегрев диска | Барабанный механизм частично изолирован от тепла основного диска, что снижает риск перегрева стояночных колодок. | Механизм привода расположен внутри суппорта, который нагревается от основного торможения. Возможно тепловое расширение, ухудшающее заклинивание. |
| Типичное применение | Задние тормоза большинства автомобилей с барабанным стояночным тормозом (VW, Audi, BMW, Subaru, Toyota). Часто на грузовых и внедорожных модификациях. | Современные автомобили с электромеханическим стояночным тормозом (EPB). Премиум-сегмент, массовые модели (Ford, Mercedes, большинство современных авто). |
Частые вопросы по теме (FAQ)
Что такое система «Drum-in-Hat» и в чем её главное отличие от привода на поршень суппорта?
Drum-in-Hat (барабанный тормоз внутри диска) — это комбинированная система, где основной дисковый тормоз отвечает за рабочее торможение, а внутри ступичной части диска (в «шляпе») расположен миниатюрный барабанный механизм для стояночного тормоза. Главное отличие: в системе привода на поршень суппорта стояночный тормоз активируется тем же суппортом, что и рабочий — либо механическим винтовым механизмом, либо электромотором. В «Drum-in-Hat» стояночный тормоз полностью отделен от основной тормозной системы.
Какая система надежнее для удержания автомобиля на уклоне?
Drum-in-Hat считается более надежным для длительного удержания автомобиля на крутом уклоне. Барабанный механизм обладает свойством «самозаклинивания» — при натяжении троса колодки расширяются и плотно прижимаются к барабану, и чем сильнее нагрузка, тем больше усилие прижатия. В системах с приводом на поршень суппорта (особенно с электрическим стояночным тормозом) удержание зависит от точности работы винтового механизма, и при перегреве или износе тормозных колодок эффективность может снизиться.
Какая система проще и дешевле в обслуживании?
Drum-in-Hat сложнее в обслуживании, особенно если требуется замена тормозного диска. Для доступа к барабанному механизму часто приходится снимать ступицу или использовать специальный съемник. Кроме того, регулировка зазора в барабанном механизме может требовать отдельной процедуры. Система привода на поршень суппорта проще: все обслуживание сводится к замене колодок и проверке механизма (или электромотора) внутри суппорта. Однако ремонт суппорта с электрическим стояночным тормозом может потребовать диагностики электроники, что дороже.
Как система «Drum-in-Hat» влияет на вес и охлаждение тормозов?
Drum-in-Hat увеличивает неподрессоренную массу автомобиля, так как диск становится тяжелее из-за наличия барабанной части. Это может негативно сказаться на управляемости и работе подвески. Также «шляпа» диска, в которой находится барабан, хуже вентилируется, и теплу от рабочего торможения сложнее отводиться, что может привести к перегреву. Система привода на поршень суппорта легче и компактнее, а диск остается стандартным, что улучшает охлаждение и снижает нагрузку на подвеску.
Почему производители все чаще отказываются от «Drum-in-Hat» в пользу привода на суппорт?
Основные причины — стоимость и унификация. Система «Drum-in-Hat» требует производства сложных, нестандартных дисков и отдельного тросового привода, что дороже при массовом выпуске. Система привода на поршень суппорта (особенно электрическая) позволяет объединить функции рабочего и стояночного тормоза в одном узле, упростить конструкцию и снизить вес. Кроме того, электромеханический стояночный тормоз легко интегрируется в системы безопасности (например, для автоматической активации при остановке) и не требует ручной регулировки.
