Проверка датчика MAP вакуумным пистолетом: Полное руководство для новичка
Датчик абсолютного давления (MAP) — это маленький электронный орган чувств вашего двигателя. Его задача — сообщать мозгу (ЭБУ), сколько воздуха сейчас впускает мотор. ЭБУ использует эти данные, чтобы точно рассчитать, сколько бензина впрыскивать. Если датчик врет, мотор работает как попало: плавают обороты, растет расход топлива, падает мощность.
Проверка вакуумным пистолетом имитирует работу двигателя. Вы создаете разрежение, которое датчик видит как нагрузку. По напряжению на выходе можно понять, жив датчик или нет. Метод надежный, дешевый и подходит для большинства автомобилей. Не нужен сложный сканер — достаточно мультиметра и простого инструмента.
Список необходимых инструментов и материалов

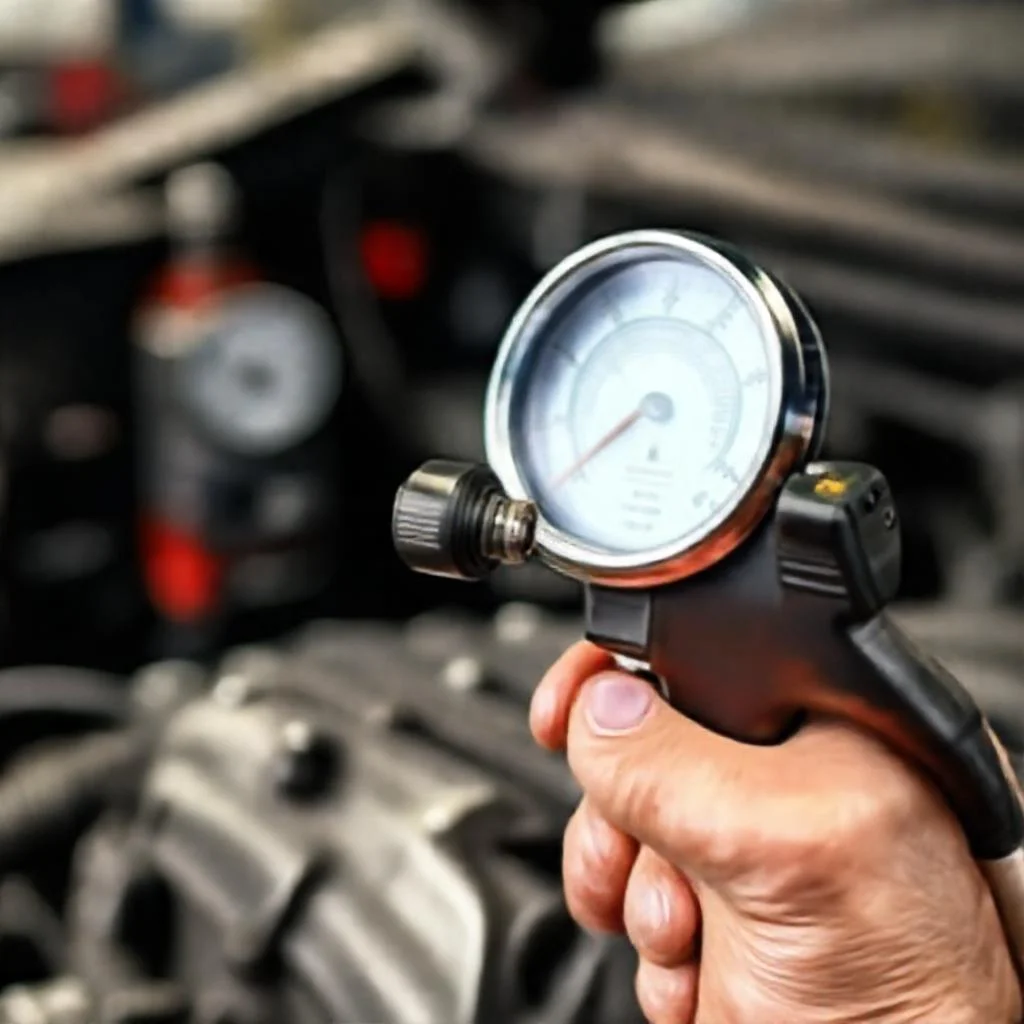

- Вакуумный пистолет (пистолет для прокачки тормозов): Продается в любом автомагазине за 500-800 рублей. Лучше брать модель с манометром.
- Цифровой мультиметр (тестер): Самый простой китайский за 300 рублей справится. Нужен режим измерения постоянного напряжения (DCV).
- Тройник с резиновыми шлангами: Чтобы подключить пистолет к датчику MAP, не снимая его с автомобиля (если нет отдельного вакуумного штуцера).
- Вакуумный насос (если нет пистолета): Обычный шприц на 20 кубиков тоже работает, но менее удобен. Пистолет — золотой стандарт.
- Две тонкие иглы (булавки) или специальные щупы для мультиметра: Чтобы добраться до контактов в фишке датчика, не повредив изоляцию проводов.
- Схема распиновки (расположение контактов) вашего датчика MAP: Найти в интернете по марке авто. Обычно это три провода: «питание +5В», «земля (масса)» и «сигнал». Иногда четвертый — температурный датчик, если он совмещен.
Важно понимать: MAP-датчик выдает не цифру, а аналоговое напряжение. При включенном зажигании и заглушенном моторе на нем всегда около 4,5-4,9 вольта. Это норма. Двигатель не работает — разрежения нет, давление в коллекторе атмосферное.
Таблица зависимости напряжения от разрежения (для большинства датчиков общего назначения):
Важно: точные цифры для конкретной модели могут незначительно отличаться (разброс ±0.1В). Проверяйте по мануалу вашего авто. Ниже приведены средние значения для 5-вольтового датчика.
| Давление (кПа абс.) | Разрежение (кПа отн.) | Напряжение на выходе (примерно, В) | Состояние двигателя (пример) |
|---|---|---|---|
| 100 кПа (атмосфера) | 0 кПа | 4.5 — 4.9 В | Зажигание включено, мотор заглушен |
| 80 кПа | 20 кПа | 3.8 — 4.1 В | Холостой ход на прогретом двигателе |
| 60 кПа | 40 кПа | 3.0 — 3.3 В | Средняя нагрузка, частичный газ |
| 40 кПа | 60 кПа | 2.2 — 2.5 В | Торможение двигателем, высокая нагрузка |
| 20 кПа | 80 кПа | 1.2 — 1.5 В | Полный газ, букс на месте (кратковременно) |
Обратите внимание на закономерность: чем больше разрежение (чем ниже давление в кПа), тем ниже напряжение на выходе. График почти линейный. Если при падении давления на 20 кПа напряжение меняется на 0.6-0.8 вольта — датчик исправен. Если скачет хаотично или застыло на месте — неисправность.
Пошаговая инструкция по проверке датчика MAP вакуумным пистолетом
- Подготовьте автомобиль. Выключите зажигание. Откройте капот. Найдите датчик MAP. Обычно он стоит на впускном коллекторе (впускной трубе после дроссельной заслонки) или на корпусе воздушного фильтра. Это маленький пластиковый прямоугольник с резиновым шлангом.
- Подключите мультиметр к сигнальному проводу. Вставьте черный щуп мультиметра в минусовую клемму аккумулятора (масса). Красным щупом через иглу или специальный адаптер коснитесь сигнального провода (обычно средний или третий по счету; сверьтесь со схемой). Установите мультиметр в режим DCV (постоянное напряжение) на пределе 20 Вольт.
- Включите зажигание. Не заводите двигатель. Просто поверните ключ в положение «ON». На мультиметре должно появиться напряжение. Запишите это значение. Оно должно быть около 4.5-4.9 вольт. Если напряжение 0 или ниже 4 вольт — датчик или его питание неисправно.
- Подключите вакуумный пистолет к вакуумному штуцеру датчика. Если у датчика есть отдельный штуцер (как на фото), наденьте шланг пистолета прямо на него. Если шланг один и он идет к двигателю, отсоедините его от коллектора, вставьте тройник, а к свободному отводу тройника подключите пистолет. Важно: датчик должен «видеть» только разрежение, которое создаете вы, а не двигатель.
- Создайте первое разрежение. Медленно начните откачивать воздух пистолетом. Смотрите на манометр пистолета (если есть) и на показания мультиметра. Как только стрелка манометра покажет 20 кПа разрежения, остановитесь. Запишите напряжение. Оно должно упасть примерно на 0.6-0.8 вольта по сравнению с первоначальным (например, с 4.8 В до 4.0 В).
- Проверьте линейность реакции. Продолжайте увеличивать разрежение: 40 кПа, 60 кПа, 80 кПа. Каждый раз записывайте напряжение на мультиметре. Напряжение должно плавно и предсказуемо падать. Никаких скачков, замираний или мгновенных падений в ноль. Например: 4.0 В → 3.2 В → 2.4 В → 1.6 В.
- Проверьте обратную реакцию. Теперь медленно отпускайте вакуум (стравите воздух через клапан пистолета). Напряжение должно плавно вернуться к исходным 4.5-4.9 В. Если после сброса разрежения напряжение не возвращается или возвращается рывками — датчик подклинивает или засорен.
- Проверьте герметичность. Создайте разрежение около 40-60 кПа и перекройте клапан пистолета (или зажмите шланг пальцем). Наблюдайте за манометром 10-15 секунд. Если разрежение падает — есть утечка воздуха. Утечка может быть в шлангах, уплотнительном кольце датчика или в самом пистолете. Если утечка есть, датчик будет показывать неверные данные на работающем двигателе.
- Сравните с эталоном (опционально). Если у вас есть заведомо исправный датчик MAP (от товарища или из магазина), подключите его к тем же шлангам и повторите шаги 5-7. Разница должна быть минимальной (не более 0.1-0.2 Вольта на каждой точке).
- Проанализируйте результаты. Если на шаге 5-7 напряжение не менялось или менялось, но меньше чем на 0.5 Вольта на всем диапазоне — датчик «мертв». Если напряжение дергалось или не возвращалось — датчик подлежит замене. Если разрежение быстро падало — ищите подсос воздуха.
Частая ошибка новичка: путать датчик MAP с датчиком MAF (расходомер воздуха). MAP — это давление, MAF — это поток. Не пытайтесь качать вакуум в расходомер — он сломается. MAP-датчик абсолютного давления выдерживает вакуум до полного нуля (глубокое разрежение).
После проверки отключите мультиметр, снимите тройник, верните штатный шланг на место. Затяните хомуты. Включите зажигание — если ошибка в ЭБУ была по датчику, она может погаснуть сама после нескольких поездок. Если нет, сотрите ее сканером.
Типичные результаты и что они значат
Ситуация 1: Напряжение меняется, но нелинейно. Например, на 20 кПа — падение на 0.5 В, а на 40 кПа — скачет на 1.5 В. Это внутренняя неисправность чувствительного элемента. Датчик нужно менять.
Ситуация 2: Напряжение застыло на месте. При любом разрежении (0, 20, 60 кПа) напряжение стоит как вкопанное. Это гарантированный отказ датчика. Часто происходит из-за поломки мембраны или залипания клапана внутри.
Ситуация 3: Напряжение падает, но манометр пистолета не держит вакуум. Это подсос воздуха. Сам датчик может быть исправен, но из-за утечки он будет «видеть» меньшее разрежение, чем есть на самом деле. Ищите треснутый шланг или неплотное соединение.
Ситуация 4: Напряжение 0,5-1,5 В при включенном зажигании (без разрежения). Это говорит о том, что датчик «увидел» глубокий вакуум, хотя его нет. Чаще всего — внутренний обрыв или замыкание. Датчик под замену, либо проводка к нему перебита.
Помните: вакуумный пистолет — это инструмент точности. Не применяйте грубую силу. Если шланг не налезает на штуцер датчика, не пихайте его силой — используйте переходник (продаются в магазинах пневматики). Поврежденный штуцер датчика — это замена всего узла, стоит он недешево.
Теперь вы знаете, как проверять MAP-датчик как механик. Метод работает для 9 из 10 автомобилей с 5-вольтовым питанием датчика. Для некоторых (например, Bosch с 4-вольтовым питанием) цифры будут другими, но принцип тот же: подаешь разрежение — смотришь на напряжение. Удачи на дорогах!
Таблица: Параметры проверки датчика MAP вакуумным пистолетом
В таблице приведены эталонные значения напряжения на сигнальном выходе датчика абсолютного давления (MAP) в зависимости от разрежения, создаваемого вакуумным пистолетом. Данные позволяют оценить исправность датчика при диагностике.
| Разрежение (кПа) | Разрежение (мм рт. ст.) | Ожидаемое напряжение на выходе (В) | Признак неисправности |
|---|---|---|---|
| 100 (атмосферное) | 0 | ~4.5 — 4.9 | Напряжение ниже 4.0 В или выше 5.0 В |
| 80 | ~150 | ~3.7 — 4.0 | Резкий скачок или отсутствие изменения |
| 60 | ~300 | ~2.8 — 3.2 | Напряжение не меняется плавно |
| 40 | ~450 | ~1.9 — 2.3 | Значения менее 1.5 В или более 2.8 В |
| 20 | ~600 | ~1.0 — 1.4 | Напряжение не опускается ниже 1.8 В |
| 0 (полный вакуум) | ~760 | ~0.2 — 0.5 | Напряжение более 0.7 В или отсутствие реакции |
Частые вопросы по теме (FAQ)
Зачем создавать вакуум в MAP-датчике при проверке?
MAP-датчик измеряет абсолютное давление во впускном коллекторе. При работающем двигателе во впуске образуется вакуум (разрежение). Подавая вакуум внешним пистолетом, вы имитируете работу двигателя на холостом ходу или при сбросе газа. Это позволяет проверить, изменяется ли напряжение на датчике пропорционально разрежению. Если датчик не реагирует на вакуум или показывает неверные значения, он неисправен.
Какой вакуум нужно подавать на MAP-датчик для проверки?
Большинство MAP-датчиков рассчитаны на диапазон разрежения от 0 до 80-100 кПа (примерно 0-750 мм рт. ст.). Для базовой проверки достаточно подать вакуум около 50-60 кПа (около 375-450 мм рт. ст.). Не подавайте слишком высокий вакуум (более 100 кПа) на датчики, не предназначенные для этого, чтобы не повредить мембрану. Ориентируйтесь на мануал вашего авто или даташит датчика.
Как подключить вакуумный пистолет к MAP-датчику правильно?
Отключите разъем датчика от проводки. Возьмите вакуумный пистолет с манометром и соединительный шланг подходящего диаметра. Плотно наденьте шланг на вакуумный штуцер датчика (обычно это штуцер с резьбой или без, расположенный на корпусе). Убедитесь, что соединение герметично — при утечке воздуха показания будут неверными. Подключите мультиметр к сигнальному (сигнал) и земляному (GND) контактам разъема датчика.
Какие показания напряжения считаются нормальными при подаче вакуума?
Нормальное напряжение на MAP-датчике при включенном зажигании (без вакуума) обычно составляет от 4,5 до 5,0 В (опорное напряжение питания). При подаче вакуума напряжение должно линейно уменьшаться. Например, при вакууме 50 кПа напряжение может упасть до 2,0-2,5 В. При полном вакууме (около 100 кПа) оно обычно падает до 0,5-1,0 В. Конкретные значения зависят от модели датчика — сверьтесь с документацией. Если напряжение не меняется или скачет хаотично, датчик неисправен.
Что делать, если датчик показывает опорное напряжение, но не реагирует на вакуум?
Если опорное напряжение (5В) на датчике есть, но при подаче вакуума напряжение на сигнальном выводе не изменяется, это с высокой вероятностью указывает на внутреннюю неисправность датчика (обрыв или повреждение мембраны/электроники). Проверьте еще раз герметичность подключения шланга пистолета к датчику — иногда проблема в утечке воздуха. Если все соединения плотные, а реакции нет — датчик подлежит замене.
