Гон масла во впускной коллектор на дизеле BMW M57: проверка клапана КВКГ и люфта турбины

Гон масла во впускной коллектор на дизеле BMW M57: откуда берется черная жижа и как это вылечить

Владельцы дизельных BMW с мотором M57 рано или поздно замечают масло в патрубках интеркулера. Это не просто грязь. Это симптом, который говорит о неисправности системы вентиляции картерных газов или износе турбокомпрессора. Если вовремя не разобраться, масло начнет лететь в цилиндры, движок пойдет в разнос, а турбина окончательно развалится.

Чтобы понять причину, нужно представить себе два контура: систему КВКГ (клапан вентиляции картерных газов) и сам турбокомпрессор. Оба узла могут быть источниками масла. Но лечатся они по-разному. Задача статьи — научить отличать одно от другого без гадания на кофейной гуще.

Важно запомнить главное правило: если масло есть во впуске, но турбина сухая и люфт в норме — проблема в клапане КВКГ. Если люфт вала турбины превышает норму или есть подтекания с горячей стороны — виновата турбина. Иногда обе проблемы встречаются вместе, но начинать проверку нужно с самого простого.

Симптомы: как понять, что масло уже пошло во впуск

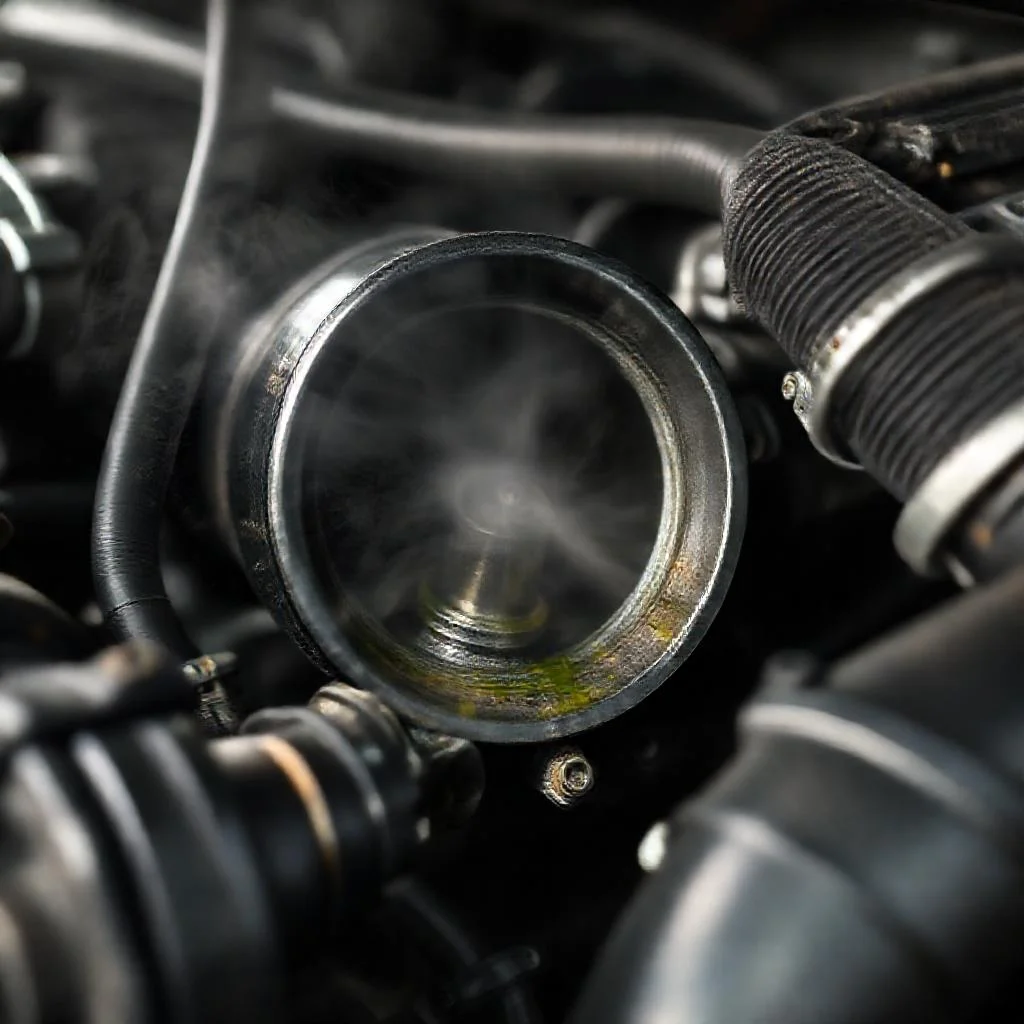

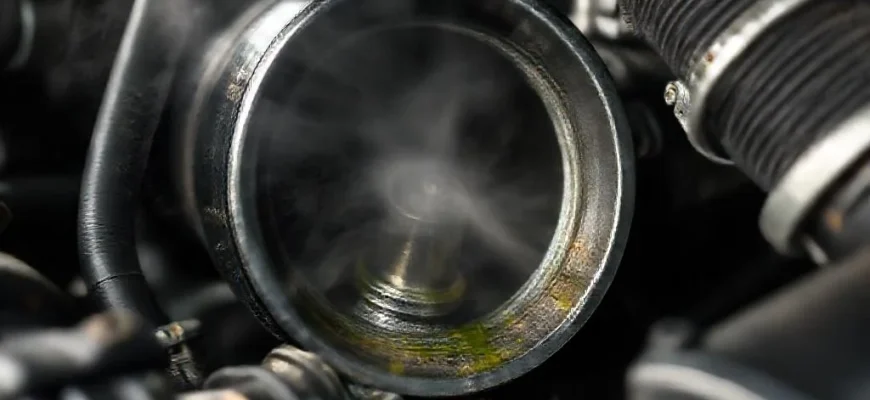

Первый звоночек — это маслянистая пленка на внутренних стенках патрубка от интеркулера к дроссельной заслонке. Если снять патрубок и увидеть там черную кашицу, похожую на густой мазут — это уже беда. Двигатель в таком режиме ест масло, а не дизель.

Второй симптом — сизый дым на холодную или при перегазовке. Это не всегда значит, что поршневая убита. Часто масло просто скапливается в интеркулере, а потом разово всасывается в цилиндры и сгорает. После долгой стоянки такой выхлоп особенно заметен.

Третий признак — снижение мощности и тупой разгон. Масло во впуске снижает плотность воздуха, нарушает работу заслонок и ломает калибровки смеси. Электроника начинает паниковать, мотор переходит в аварийный режим.

Иногда встречается нестабильная работа на холостом ходу. Двигатель начинает «троить» или плавать оборотами. Это значит, что масло уже залило свечи накала или легло на сетку датчика массового расхода воздуха (ДМРВ). В таком случае ДМРВ часто выходит из строя окончательно.

Причины неисправности: почему масло попадает во впуск

На дизеле M57 масло во впускном тракте может попадать только двумя путями: через вентиляцию картера или через уплотнения турбины. Третьего не дано. Поэтому не нужно грешить на кольца и поршневую — это не бензиновый мотор с «SES» и угаром масла через кольца.

Клапан КВКГ (в простонародье — «грибок») установлен на клапанной крышке. Его задача — отделять масло от картерных газов и сливать его обратно в поддон. Когда этот клапан забивается или ломается мембрана, масло начинает лететь прямо во впускной коллектор. Двигатель работает как насос, перекачивая масло из поддона во впуск.

Турбина на M57 — надежный агрегат, но не вечный. Износ подшипников скольжения приводит к появлению люфта вала. Масло начинает сочиться через уплотнительные кольца, как вода через прохудившийся кран. Сначала масло вылетает в выхлоп (горячая сторона), потом, при большом износе — во впуск.

Клапан КВКГ (вентиляция картерных газов): как проверить

Клапан КВКГ на M57 расположен на клапанной крышке с левой стороны по ходу движения (если стоять лицом к капоту). Это черная пластиковая шайба диаметром около 10 сантиметров. Часто на ней стоит пластиковый патрубок, идущий к впускному коллектору.

Первый метод проверки — снять патрубок КВКГ на работающем двигателе. Если из клапана вылетает масло струйкой или каплями — клапан неисправен. В норме оттуда идет только легкая маслянистая взвесь, похожая на водяной пар, но без жидких капель.

Второй метод — визуальная проверка мембраны. Снимите клапан с двигателя (это два винта). Разберите его — внутри должна быть резиновая мембрана. Если она порвана, задубела или не возвращается в исходное положение — клапан подлежит замене. Восстановлению он не подлежит, только замена.

Третий способ — проверить разрежение. Если отсоединить патрубок КВКГ и закрыть пальцем выход, на холостых оборотах должно чувствоваться уверенное всасывание. Если всасывания нет, а масло льется — клапан «залип» в открытом положении. Такое бывает часто после долгого движения с большими пробегами.

Люфт турбины: как измерить и что считать нормой

Люфт турбины — это игра вала в подшипниках. Различают радиальный (вбок) и осевой (вперед-назад). Осевого люфта быть не должно вообще. Даже минимальное перемещение вала вдоль оси — это прямая дорога к замене турбины или ее картриджа.

Радиальный люфт допускается, но строго в определенных пределах. Для турбин на M57 (например, Garrett GT2260V или GT2359V) максимально допустимый радиальный люфт составляет 0.1 миллиметра. Это примерно толщина человеческого волоса. Нащупать такой люфт пальцами почти невозможно — нужен индикатор часового типа.

Проверять люфт нужно на холодном двигателе. Снимите впускной патрубок с турбины (холодная сторона) и возьмитесь пальцами за вал рабочего колеса. Попробуйте покачать его вверх-вниз (радиальный люфт). Если чувствуется ощутимая игра — люфт больше 0.1 мм. Затем потяните вал на себя и толкните от себя (осевой люфт). Любое движение — турбина под замену.

Осевой люфт на турбине M57 категорически запрещен. Если вал ходит вдоль оси хотя бы на 0.01 мм, это значит, что бронзовые втулки полностью изношены, и масло под давлением будет выдавливаться в обе стороны. Турбина начнет «маслить» моментально. Дальше — задиры, разнос и капитальный ремонт.

Почему турбина выдает масло во впуск, даже если люфт в норме

Часто бывает: люфт в пределах 0.1 мм, а масло во впускном патрубке все равно есть. Причина может быть в забитом маслоотводящем канале турбины. Масло не успевает сливаться обратно в поддон, давление в корпусе подшипников растет, и уплотнительные кольца выдавливает.

Проверьте сливной масляный патрубок турбины. Он идет от низа турбины в блок двигателя. Если он забит отложениями или пережат, масло будет течь через уплотнения внутрь компрессора. Решение — прочистить канал или заменить патрубок. Иногда помогает обычная промывка системы смазки.

Еще одна причина — износ уплотнительных колец на валу. Они не вечные. Даже при малом пробеге кольца могут дубеть от перегрева. В этом случае люфт в норме, но масло все равно идет. Диагностика — снять выхлопную трубу с горячей стороны и посмотреть на рабочее колесо. Если оно в масле — уплотнения убиты.

Частые ошибки автовладельцев

Самая популярная ошибка — полная замена турбины при забросе масла во впуск. Человек видит масло, пугается, покупает новую турбину за сто тысяч, ставит, а масло все равно лезет. Оказывается, дело было в дешевом клапане КВКГ за тысячу рублей. Проверять нужно всегда с простого.

Вторая ошибка — установка фильтра-маслоотделителя от другого мотора. Некоторые «мастера» ставят кустарные маслоуловители вместо штатного КВКГ. В итоге клапан перестает нормально регулировать давление, и масло начинает вылетать в еще больших количествах. Штатная система разработана под конкретный мотор.

Третья ошибка — игнорирование осевого люфта. Многие думают: «немного ходит, ну и что, подтянуть можно». На турбине подшипники не регулируются. Если есть осевой люфт — это износ, и он будет только расти. Продолжение эксплуатации приведет к тому, что колесо компрессора заденет корпус, развалится лопатки и осколки полетят в цилиндры.

Четвертая ошибка — использование масел с неправильной вязкостью. На M57 нужно строго следить за допуском. Если залить слишком жидкое масло, оно будет выдавливаться через любые щели, в том числе через уплотнения турбины. Если слишком густое — масляное голодание и ускоренный износ.

Пятая ошибка — долгая работа на холостом ходу после холодного пуска. Это убивает и КВКГ, и турбину одновременно. На холостых оборотах давление масла низкое, а вязкость высокая. Клапан КВКГ не прогревается и обрастает сажей, а турбина недополучает смазку. Рекомендуется прогревать двигатель под нагрузкой, но без фанатизма.

Итоги: что делать, если масло есть во впуске

Первый шаг — отключить патрубок КВКГ и проверить, не льется ли оттуда масло. Если льется — заменить клапан целиком в сборе с клапанной крышкой. На M57 клапан продается отдельно, но менять его нужно аккуратно, не повредив пластик. Работа элементарная.

Второй шаг — снять впускной патрубок с турбины и проверить люфт. Если радиальный люфт больше 0.1 мм или есть осевой — турбина под замену. Если люфт в норме, но масло идет — проверьте сливной канал и состояние уплотнительных колец.

Третий шаг — оценить состояние интеркулера. Если в нем скопилось много масла (больше 50-100 миллилитров), его нужно снимать и промывать. Соляркой или керосином, не агрессивными растворителями. Масло в интеркулере — это бомба замедленного действия.

Четвертый шаг — установка нового клапана КВКГ не откладывая, даже если турбина оказалась целой. Это профилактика. Старый клапан с пробегом больше 150 тысяч — бомба. А лучше заодно заменить прокладку клапанной крышки и сапуны. Комплексная замена продлит жизнь двигателю в разы.

Мотор M57 — крепкий дизель, который при грамотном уходе ходит 500+ тысяч километров без капиталки. Но забитая КВКГ и масляная ванна во впуске убивают его быстро. Поэтому не тяните. Проверьте все по порядку, потратьте пару часов, и двигатель скажет спасибо отсутствием угара масла и стабильной тягой на низах.

Таблица: Диагностические параметры неисправности системы вентиляции картерных газов (КВКГ) и люфта подшипников турбокомпрессора на двигателе BMW M57

В таблице приведены ключевые точки контроля, допустимые значения и признаки неисправности для двух основных причин попадания масла во впускной коллектор дизельного двигателя BMW M57: неисправность маслоотделителя КВКГ (клапана вентиляции картерных газов) и механический износ (люфт) вала турбины.
