Датчик температуры охлаждающей жидкости (ДТОЖ): главный «градусник» двигателя

Представьте, что вы готовите суп на плите. Если вы не будете следить за температурой, бульон убежит, мясо переварится, а овощи превратятся в кашу. В автомобиле всё то же самое, только «плита» — это двигатель, а «суп» — охлаждающая жидкость, или попросту антифриз.

Двигатель внутреннего сгорания — штука сложная. Он создаёт много тепла, и его нужно охлаждать. Но и переохлаждать тоже нельзя: холодный двигатель хуже работает, больше расходует топлива и быстрее изнашивается. Идеальная рабочая температура для бензинового мотора — примерно 90–95 градусов Цельсия.

За точное измерение температуры антифриза в системе охлаждения отвечает крошечное, но исключительно важное устройство: Датчик температуры охлаждающей жидкости (ДТОЖ). Без него электронный блок управления (ЭБУ) двигателя — «мозг» машины — работает вслепую, как человек с завязанными глазами.

Что такое ДТОЖ и где его искать под капотом?

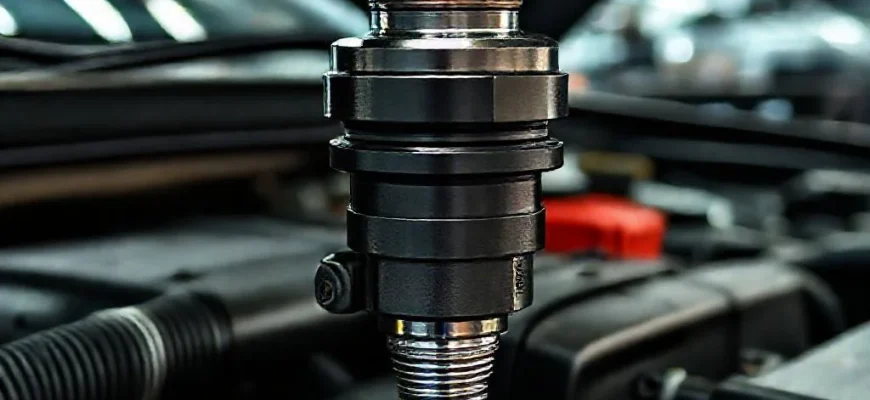

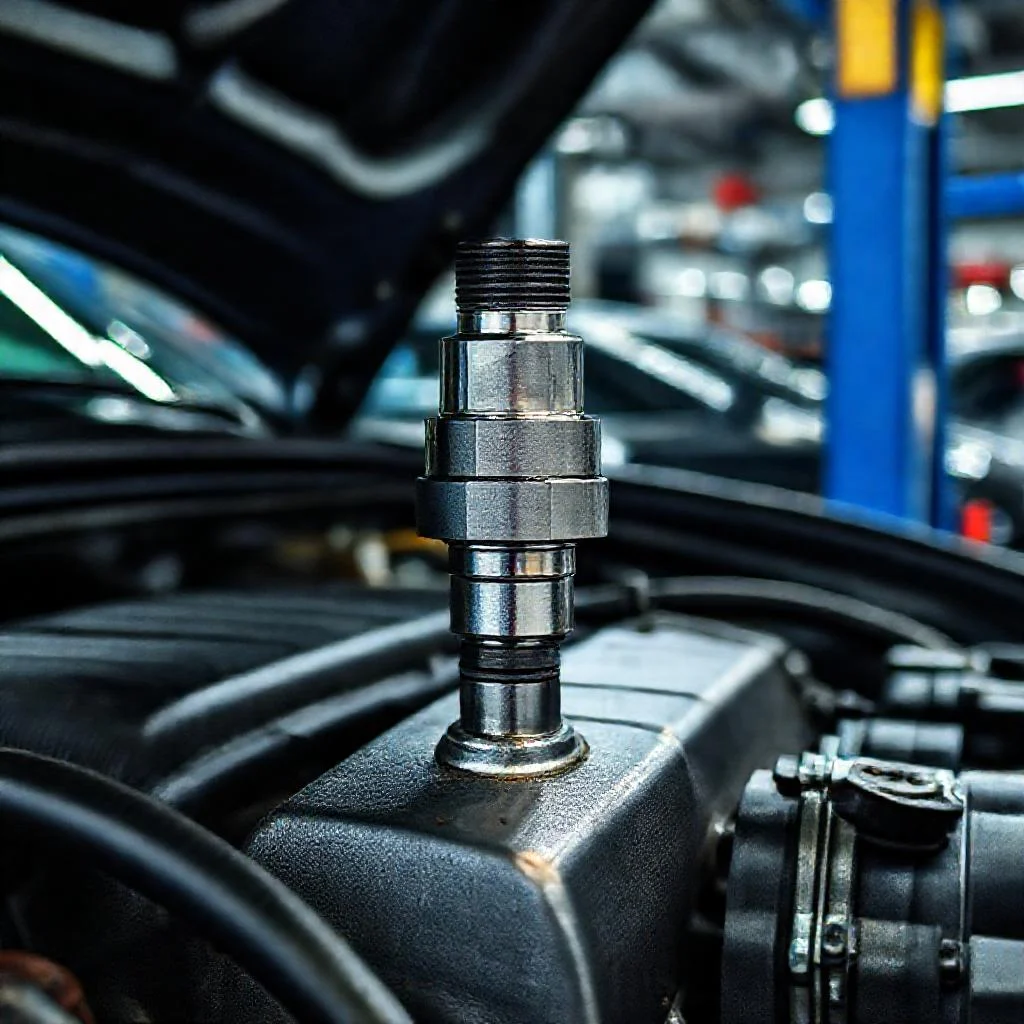

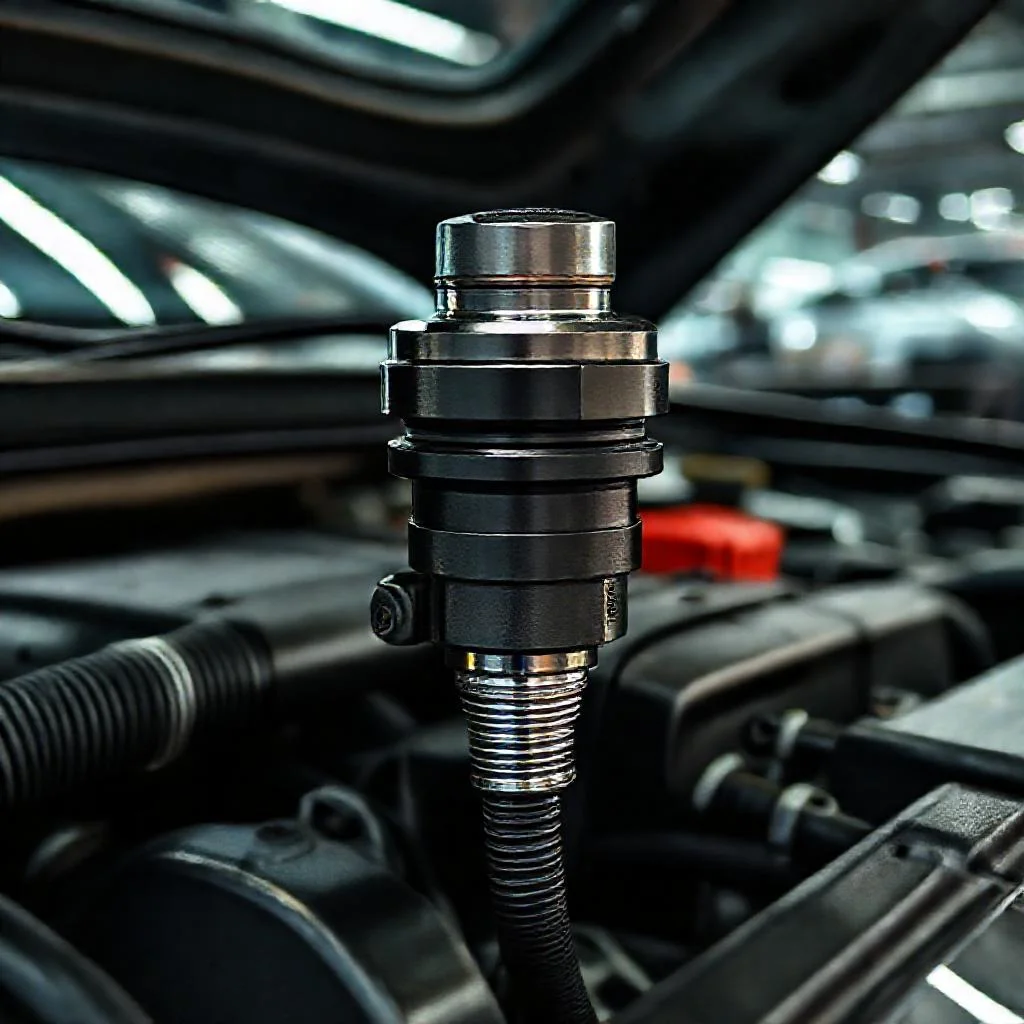

ДТОЖ — это маленький датчик, вкрученный прямо в поток антифриза. Чаще всего он находится на корпусе термостата, на головке блока цилиндров или на верхнем патрубке радиатора. У него одна резьбовая часть, которая вкручивается в двигатель, и одна электрическая часть с двумя контактами — на них приходит проводка от «мозгов» машины.

Внешне он похож на небольшую металлическую гильзу с пластиковым разъёмом. Иногда водители путают его с датчиком указателя температуры на панели приборов. Но это не одно и то же. ДТОЖ — электронный, он для компьютера. А стрелочный датчик — для водителя, чтобы визуально видеть, что двигатель прогрет.

Большинство современных машин имеют один ДТОЖ, который делает сразу две работы: передает данные и на стрелку (через ЭБУ), и в блок управления. Но существуют системы с двумя датчиками: один на радиаторе, другой на двигателе — для более точного контроля.

Как устроен термистор? Объяснение на примере чайника

Сердце любого ДТОЖ — это термистор. Это такой «умный» кусочек полупроводникового материала. Его уникальное свойство — менять своё электрическое сопротивление в зависимости от температуры. Никаких лампочек и механических элементов внутри нет, только твердотельная электроника.

В автомобилях чаще всего используют NTC-термисторы (от английского Negative Temperature Coefficient). Расшифровка простая: «коэффициент отрицательного сопротивления». Что это значит на практике? Чем выше температура, тем ниже сопротивление датчика.

Чтобы понять работу NTC-термистора, представьте обычную спираль в электроплитке. Когда спираль холодная — сопротивление у неё низкое (ток идёт хорошо). Когда она раскаляется — сопротивление растёт (ток идёт хуже). Это PTC. У NTC же всё наоборот: он похож на кусок льда. Холодный лёд — плохой проводник (сопротивление огромное). Тёплая вода — уже лучше проводит. А кипяток — ещё лучше.

Именно это свойство обеспечивает «экспоненциальную» зависимость: сопротивление падает не по прямой линии, а резко, скачкообразно. При 0°C сопротивление может составлять около 3–10 кОм. При 100°C — уже всего 200–400 Ом. ЭБУ улавливает эти перепады напряжений и понимает, холодно мотору или жарко.

Цифры, которые решают всё: разбираем рабочую таблицу

Что означают на практике конкретные цифры сопротивления? Допустим, производитель заложил такие показания для исправного термистора: при температуре 0°C датчик показывает 5000–6000 Ом (5–6 кОм). При 20°C — около 2500 Ом. При 90°C — примерно 200–250 Ом.

Теперь представим ситуацию: мороз за бортом -20°C, двигатель холодный как лёд. Вы поворачиваете ключ зажигания. «Мозги» видят: датчик показывает сопротивление 10 кОм. Это сигнал: «Ужасно холодно!». Топлива нужно много, смесь обогатить, обороты на холостом ходу поднять — иначе заглохнет.

Как только вы поехали, двигатель прогревается. Датчик уменьшает сопротивление. Когда двигатель достигает 90°C, сопротивление падает до 200 Ом (0,2 кОм). ЭБУ понимает: «Стоп, обогрев отключить, перевести смесь на обеднённый режим, включить вентилятор охлаждения». И дальше держит стабильную температуру.

Если на прогретом двигателе (90°C) сопротивление вдруг оказывается 1000 Ом, это ложные данные. Компьютер решит, что двигатель прогрет всего до 40°C, и будет лить лишнее топливо, пытаясь его «согреть». Отсюда и начинаются проблемы.

Как ЭБУ использует данные ДТОЖ? Алгоритмы жизни

Данные с датчика температуры поступают контроллеру десятки раз в секунду. ЭБУ использует их для принятия четырёх жизненно важных решений.

Коррекция топливовоздушной смеси. При холодном пуске смесь делается сверхбогатой (очень много бензина, мало воздуха). Когда датчик сообщает, что двигатель прогрелся, компьютер плавно «обедняет» смесь до нормального рабочего состояния.

Управление вентилятором охлаждения. В большинстве машин вентилятор радиатора включается не сам по себе, а по команде ЭБУ, который смотрит на показания ДТОЖ. Если температура превысила 95–100°C, компьютер замыкает цепь вентилятора. Как только датчик показывает падение до 90°C — вентилятор выключается.

Угол опережения зажигания. На холодном двигателе зажигание выставляется с опозданием, чтобы тепловая нагрузка на детали была ниже. На горячем — угол делают оптимальным для мощности и экономии.

Управление рециркуляцией отработавших газов (EGR) и другими системами. Когда двигатель не прогрет (ниже 50°C), систему EGR отключают вообще, так как она ухудшила бы прогрев. ДТОЖ даёт «добро» на включение всех вспомогательных механизмов только при достижении рабочей температуры.

Симптомы неисправности: когда «градусник» врёт

ДТОЖ — простой деталь, но её отказ легко ломает всю настройку двигателя. Сопротивление термистора может «уплыть» — он начинает показывать неверные данные. Или же датчик выходит из строя полностью — обрыв или короткое замыкание.

Самый распространённый симптом — плохой холодный пуск. Машина заводится с трудом, глохнет, работает неустойчиво «на холодную». ЭБУ не видит низкого сопротивления и не обогащает смесь настолько, насколько нужно. Топлива не хватает для холодного запуска.

Другой симптом — перерасход топлива. Если датчик зависает в положении «холодный двигатель», компьютер постоянно держит смесь богатой. Расход бензина может вырасти на 20–30% просто из-за десятикопеечной детали.

Если датчик показывает «горячее», чем есть на самом деле, ЭБУ раньше времени отключит прогрев и включит вентилятор. Двигатель будет вечно недогретым, износ поршневой группы ускорится в разы.

Как проверить ДТОЖ мультиметром? Инструкция для «чайников»

Диагностика датчика температуры — одно из самых простых дел в автоэлектрике. Вам понадобится мультиметр с режимом измерения сопротивления (омметр). И коробок спичек или зажигалка.

Шаг 1. Отключите разъём от датчика. Подключите щупы мультиметра к двум контактам датчика. Мультиметр должен показывать какое-то сопротивление (обычно от 200 Ом до 10 кОм в зависимости от температуры «на улице»). Если прибор показывает бесконечность (обрыв) — датчик мёртв.

Шаг 2. Снимите датчик с машины. Возьмите ёмкость (кружку, банку), налейте туда кипяток из чайника (вода должна быть около 90–100°C). Опустите резьбовую часть датчика в кипяток. Не мочите электрические контакты!

Шаг 3. Измерьте сопротивление. В кипящей воде оно должно быть около 200–400 Ом. Затем достаньте датчик, дайте ему остыть на воздухе. Сопротивление должно плавно расти. Если оно скачет или не меняется — датчик бракованный.

Шаг 4. Сравните показания с таблицей из руководства по эксплуатации. Для примера: при 0°C ~ 6 кОм, при +20°C ~ 2,5 кОм, при +80°C ~ 400 Ом. Допустимое отклонение — обычно ±5–10%. Более точные значения ищите в мануале к конкретной модели авто.

Почему NTC, а не PTC? Холод или жара — что сложнее

Почему инженеры выбрали именно термистор с обратной зависимостью (NTC), а не прямой (PTC)? Всё дело в безопасности. Если происходит обрыв цепи датчика (провод оторвался или деталь сгорела), сопротивление становится бесконечно большим.

Для NTC бесконечное сопротивление интерпретируется ЭБУ как признак сильного холода (например, -50°C). В этой ситуации компьютер включает аварийный режим: делается максимально богатая смесь, включается вентилятор (на всякий случай). Двигатель будет работать не идеально, но поедет. Риск перегрева и разрушения деталей снижен.

Если бы использовали PTC (сопротивление растёт при нагреве), обрыв совпадал бы по сигналу с перегревом. ЭБУ думал бы, что всё в порядке, и не принимал бы мер, пока мотор не закипел. Это опасный сценарий. Поэтому NTC — стандарт для автомобильных датчиков температуры.

Именно благодаря этому свойству NTC-термисторов машина может доехать до сервиса даже с неисправным датчиком температуры. Правда, расход топлива будет зверский, но двигатель останется цел.

Заключение: маленький страж большого порядка

Датчик температуры охлаждающей жидкости — классический пример того, как крошечная электронная деталь управляет огромной механической системой. Он стоит копейки, но его поломка способна превратить прекрасно настроенный двигатель в нервное, прожорливое и дергающееся устройство.

Любому водителю полезно знать, где находится ДТОЖ на его автомобиле и как проверить его работу. Это поможет избежать дорогостоящего ремонта, когда из-за «врущего» градусника выходит из строя катализатор или ломается лямбда-зонд из-за неправильного состава смеси.

И запомните главное правило: если машина стала плохо заводиться на холодную, а на приборной панели при этом загорелась лампа «Check Engine», первым делом проверьте именно ДТОЖ. В большинстве случаев проблема кроется в этом простом, но гениальном устройстве.
