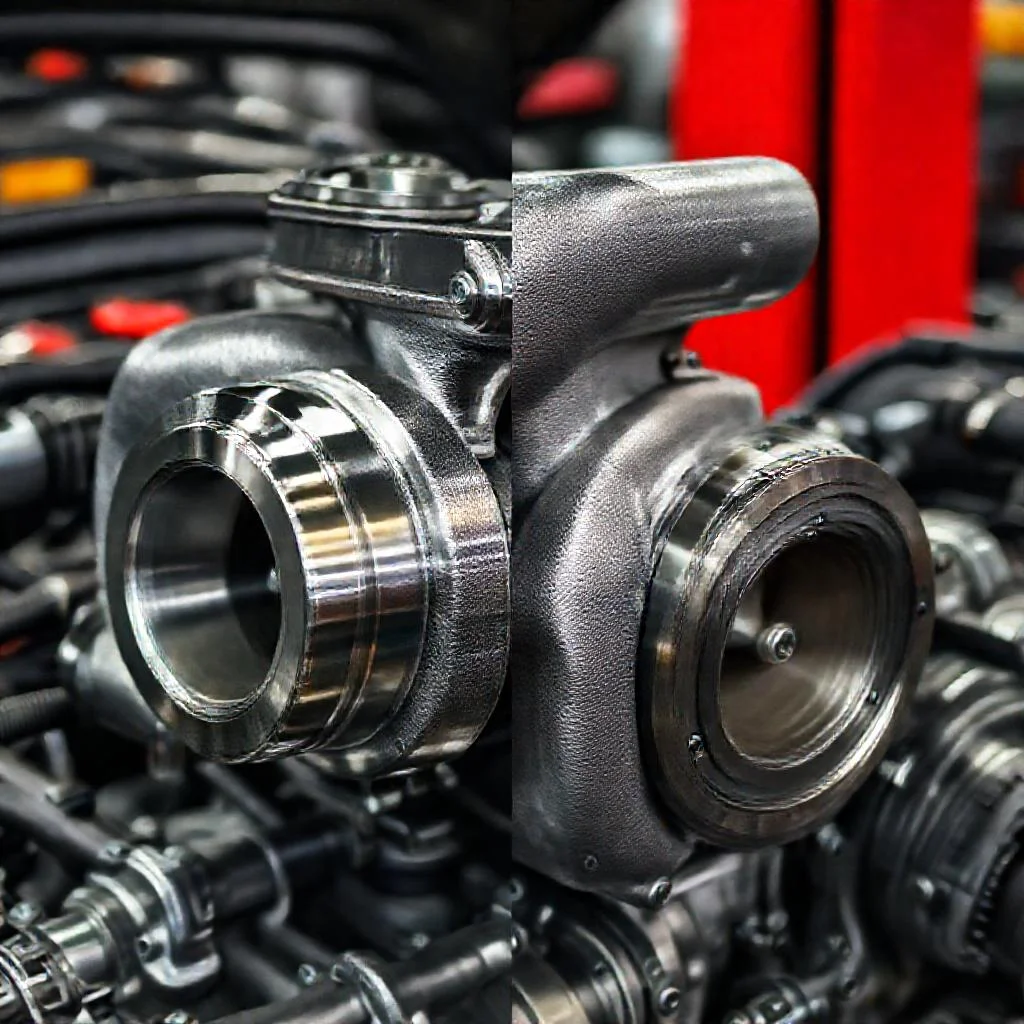

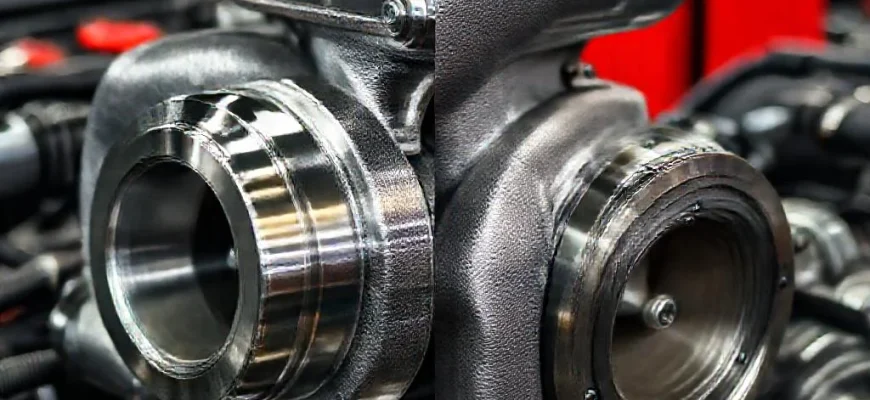

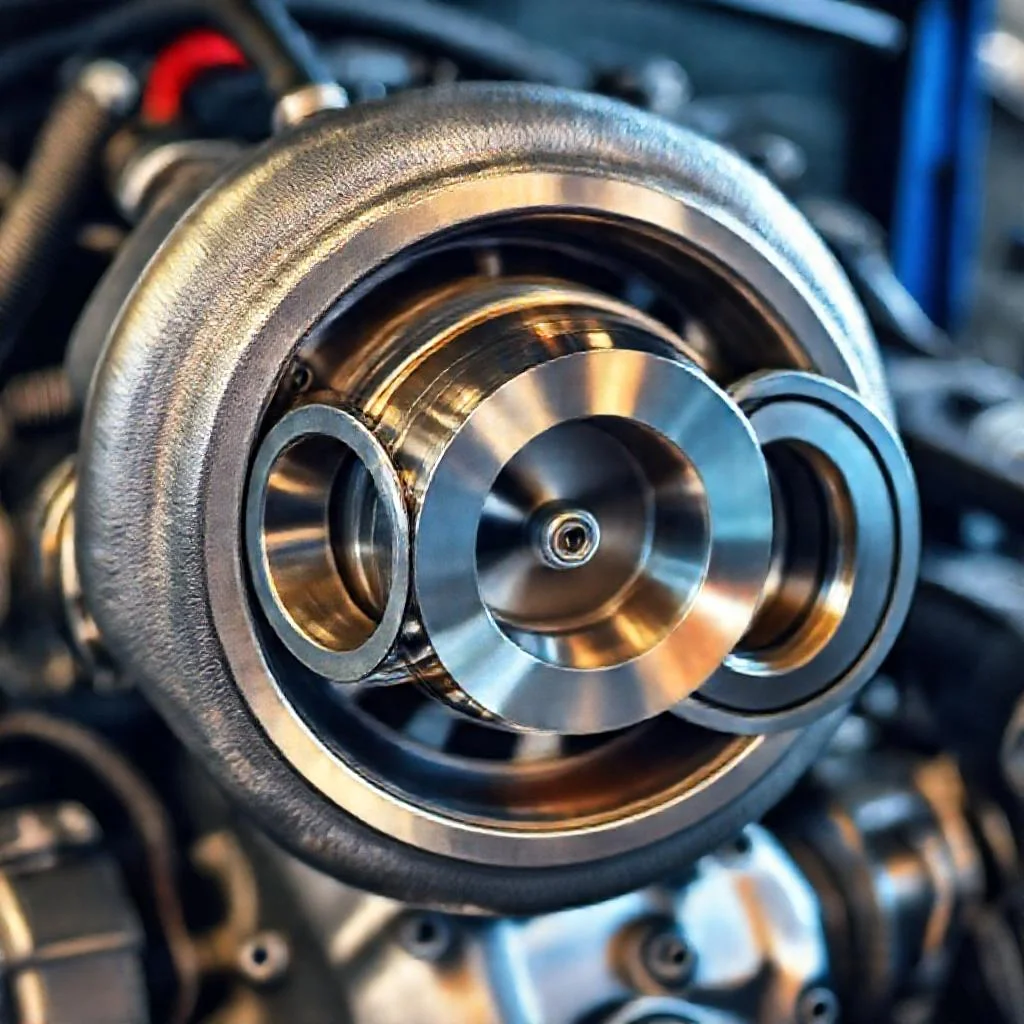

Представь себе два типа подшипников в турбине как два совершенно разных механизма. Один работает на маленьких металлических шариках, которые катятся. Второй работает на тончайшей масляной пленке, на которой вал буквально всплывает и скользит. Это не просто разные детали — это два разных мира по надежности, цене и ощущениям от езды.
Шарикоподшипник (Ball Bearing) устроен как велосипедная втулка, только меньше и прочнее. Внутри картриджа находятся два ряда крошечных закаленных шариков. Они крутятся в специальных дорожках, контактируя с ними только в точках касания. Это резко уменьшает трение и позволяет валу раскручиваться с минимальным сопротивлением.
Подшипник скольжения (Journal Bearing) — это старая добрая «втулка». Вал турбины вращается внутри масляного «корыта». Он не касается стенок металлом, а парит на тончайшей масляной пленке. Это похоже на то, как водный лыжник скользит по воде — если вода (масло) исчезнет, лыжник (вал) упадет и разобьется о бетон (стенку втулки).
Самое главное отличие для водителя — скорость набора давления (спул-ап или Spool-up). Шариковый подшипник раскручивается быстрее. Шарикам не нужно ждать, пока масло прогреется и создаст плотную пленку. Поэтому турбина на шариках начинает «дуть» раньше и злее, особенно на низких и средних оборотах. Машина откликается на газ мгновеннее.
Подшипник скольжения требует идеального давления масла. Чтобы масляный клин образовался и удерживал вал, нужно время и хорошая вязкость. На холодную или на низких оборотах холостого хода вал турбины на «скольжении» испытывает повышенный износ. Он буквально елозит по втулке, пока масло не прогреется и не разгонится.
Теперь про ресурс. Здесь подшипник скольжения часто выигрывает в теории. Когда масляная пленка стабильна (масло чистое, нужной вязкости, давление в норме), износ практически отсутствует. Вал не касается втулки. При идеальной эксплуатации такой подшипник может ходить очень долго, пока масло не загрязнится.
Шариковый подшипник имеет физический контакт тел качения. Шарики перекатываются по дорожкам, прижимаясь друг к другу. Даже в идеальном масле этот микроконтакт постепенно устает, появляется выкрашивание (питтинг). Ресурс шарикового картриджа часто конечен и редко превышает 100–150 тысяч километров в стоке, если турбина форсированная.
Но есть огромный нюанс: подшипник скольжения критичен к чистоте масла. Масляный зазор там микроскопический (сотые доли миллиметра). Любая грязь, нагар, стружка, попадая в масло, работают как наждак. Они режут втулку и вал турбины. В шариковом подшипнике зазоры чуть больше, и он прощает более грязное масло.
Стоимость владения — это больная тема. Шариковая турбина стоит дороже при покупке. Картридж (сердце турбины) на шариках дорогой, и его ремонт часто нецелесообразен. Производители меняют такой картридж целиком. Если шарики износились — покупка нового картриджа может стоить как половина новой турбины.
Турбина на подшипнике скольжения дешевле в производстве и ремонте. Сама «втулка» — это недорогой расходник на токарном станке. Найти мастера, который перепрессует подшипник скольжения и отбалансирует ротор, можно за адекватные деньги. Ремонт такой турбины обходится в 2-3 раза дешевле, чем замена шарикового картриджа.
Но ремонтопригодность подшипника скольжения — это палка о двух концах. Качество ремонта сильно зависит от рук мастера, балансировки и зазоров. Шариковый картридж ремонтируют редко, чаще меняют на новый заводской блок. Это дороже, но проще и предсказуемее по результату. С заменой картриджа турбина становится как новая.
На практике выбор часто диктуется целью использования автомобиля. Для ежедневной спокойной езды по трассе ресурс и дешевизна подшипника скольжения могут быть оптимальны. Если машина городская, с частыми стартами-стопами и пробками, шариковый подшипник покажет себя быстрее и будет меньше изнашиваться в тяжелых режимах холостого хода.
Фактор смазки одинаково важен для обоих типов. Шариковый подшипник требует масла с высокой температурной стабильностью, так как сам он греется сильнее из-за трения качения. Подшипник скольжения критичен к давлению масла на входе. Если масляный насос слабый или каналы забиты, «скольжение» умрет первым.
Визуально отличить их можно по корпусу. У шариковой турбины часто есть отдельный масляный канал, который не соединен с всасыванием. Иногда даже есть внешний маслопровод. У подшипника скольжения масло подается прямо в корпус турбины и сливается в поддон самотеком. Там нет внешних трубок к картриджу.
Звук работы тоже разный. Шариковый подшипник при износе может свистеть или гудеть на холодную, когда масло густое. Подшипник скольжения обычно «стучит» или создает вибрацию при сильном износе, когда масляная пленка пропадает. На слух обычный водитель не отличит, пока не появится дым.
Распространенный миф: «Шариковая вечная». Это не так. У каждого есть свой ресурс. Шариковая умирает от усталости металла и выкрашивания дорожек. Скользящая — от грязи и масляного голодания. Ни одна не живет вечно, но при должном уходе обе могут ходить по 200-300 тысяч километров.
Тюнинг и форсирование — вот где шариковый подшипник бьет наповал. Он выдерживает большие обороты ротора (до 200 000 об/мин) с меньшим риском. Валы легче, трение меньше, турбина меньше нагревает масло. На мощных моторах (300+ л.с.) ставят только шарики, иначе вал на скольжении просто «уплывает» от масляных перегрузок.
Для гражданской машины с турбиной до 150-200 л.с. подшипник скольжения — это разумный компромисс. Он дешевле в ремонте, и если менять масло часто, ходит нормально. Многие японские и немецкие автомобили 2000-х годов используют именно скользящие подшипники и вполне живучи, если следить за давлением.
Практический совет: при покупке машины с турбиной, если неизвестна история, лучше закладывать бюджет на ремонт или замену. Неважно, какой там подшипник. Главное — масло. Если владелец лил дешевое или забывал менять, труп будет быстро, хоть на шариках, хоть на скольжении. Шариковая только чуть дольше держит удар от плохого масла.
Итоговое резюме: Шариковый подшипник — это скорость отклика и агрессия, но дорогой ремонт и смена картриджа целиком. Подшипник скольжения — это экономия денег при покупке и ремонте, но больший риск из-за качества масла и более медленный отклик. Для гонок и драйва — шарики. Для надежного бюджета — скольжение, при условии дисциплины.
Таблица: Сравнение турбин на шарикоподшипниках и подшипниках скольжения
В данной таблице приведено сравнение двух типов подшипников, используемых в турбинах: шарикоподшипников (качения) и подшипников скольжения. Сравнение проведено по ключевым эксплуатационным характеристикам: максимальная частота вращения, способность воспринимать нагрузки, требования к смазке, срок службы и сложность конструкции.
| Характеристика | Турбина с шарикоподшипником (Ball Bearing) | Турбина с подшипником скольжения (Journal Bearing) |
|---|---|---|
| Принцип работы | Трение качения между кольцами и шариками | Трение скольжения при наличии масляной пленки между валом и вкладышем |
| Максимальная частота вращения | Ограничена (обычно до 30 000–50 000 об/мин для стандартных стальных подшипников, возможно выше для керамических) | Очень высокая (более 100 000 об/мин, типично для турбокомпрессоров) |
| Сопротивление трению при пуске | Низкое (стартовый момент небольшой) | Высокое при пуске (граничное трение до образования масляного клина) |
| Несущая способность | Средняя, высокая чувствительность к ударным нагрузкам | Высокая, отлично демпфирует вибрации и ударные нагрузки |
| Требования к смазке | Консистентная смазка или масляный туман, возможны варианты без смазки (герметичные) | Постоянная подача масла под давлением для создания масляного клина |
| Долговечность и износ | Ограниченный ресурс (усталость металла, выкрашивание дорожек качения) | Высокий ресурс при исправной системе смазки (износ минимален, так как металлические поверхности разделены масляной пленкой) |
| Ремонтопригодность | Замена подшипника, разборка узла | Перешлифовка вала, замена вкладышей или их перезаливка баббитом |
| Уровень шума | Более шумный (гудение на высоких оборотах) | Более тихая работа (масляная пленка гасит шум) |
| Стоимость эксплуатации | Выше (замена подшипников, затраты на сборку) | Ниже при длительной работе, но требует дорогой системы маслоснабжения |
| Типичная область применения | Малые турбины, вспомогательные механизмы, стартеры | Основные турбины (газовые, паровые), турбокомпрессоры большого размера |
Частые вопросы по теме (FAQ)
В чем основное различие между турбиной с шарикоподшипником (Ball Bearing) и подшипником скольжения (Journal Bearing)?
Основное различие заключается в конструкции и принципе работы. Шарикоподшипниковая турбина использует маленькие металлические шарики, которые катятся между вращающимся валом и неподвижной обоймой, что обеспечивает минимальное трение при запуске. Подшипник скольжения, напротив, работает на масляной пленке: вал буквально «плавает» в слое моторного масла под высоким давлением, что создает чуть большее сопротивление, но обеспечивает высокую износостойкость при постоянных высоких нагрузках.
Какая турбина быстрее раскручивается и сокращает турболаг — Ball Bearing или Journal Bearing?
Турбина с шарикоподшипником (Ball Bearing) раскручивается быстрее и имеет заметно меньший турболаг. Это связано с тем, что шарики имеют меньшее сопротивление качению по сравнению с вязкостью масляной пленки в подшипнике скольжения. Именно поэтому шарикоподшипниковые турбины чаще устанавливают на спортивные и тюнингованные автомобили, где важна мгновенная реакция на газ.
Какой тип турбины более надежен и живет дольше?
Подшипники скольжения (Journal Bearing) традиционно считаются более живучими и простыми в эксплуатации. Они менее чувствительны к загрязнению масла и вибрациям, так как масляная пленка выступает в роли амортизатора. Шарикоподшипники (Ball Bearing) требуют идеальной чистоты масла и более тщательного обслуживания, однако при правильном уходе они тоже способны работать очень долго, особенно в условиях частых смен режимов работы.
Почему турбины с шарикоподшипником стоят дороже?
Высокая стоимость Ball Bearing турбин обусловлена сложностью и точностью изготовления. Шарикоподшипники должны быть выполнены с минимальными допусками (тысячные доли миллиметра), используются высококачественные материалы (например, керамические шарики для снижения веса), а также требуется сложная система герметизации и масляной пленки для охлаждения. Подшипник скольжения конструктивно проще и дешевле в производстве, что и делает его более бюджетным вариантом.
Какой тип подшипника лучше для ежедневного автомобиля?
Для обычного ежедневного использования (Daily Driver) чаще всего рекомендуют турбину с подшипником скольжения (Journal Bearing). Она прощает пропуски в обслуживании, менее чувствительна к холодным пускам и загрязнению масла, а главное — имеет более низкую стоимость замены. Однако если для вас важен спортивный отклик на педаль газа и вы готовы следить за качеством масла — турбина с шарикоподшипником станет отличным выбором.
