Быстрый износ пыльника рулевого наконечника CTR: последствия скручивания при установке

Рулевой наконечник — это одна из самых ответственных деталей подвески. Его задача — передавать усилие от руля на колесо. Если эта деталь выходит из строя, машина становится неуправляемой. Но часто водители сталкиваются с проблемой не самого наконечника, а его пыльника (чехла). Особенно это касается продукции бренда CTR.

Пыльник — это резиновая или полиуретановая гармошка. Она защищает шарнир внутри наконечника от грязи, воды и песка. Без этой защиты деталь умирает очень быстро. Многие механики и автовладельцы замечают, что пыльники CTR лопаются или протираются уже через 5-10 тысяч километров. Чаще всего причина кроется в неправильной установке, а именно — в скручивании резинки.

Давайте разберемся, почему это происходит, как вовремя заметить проблему и что делать, чтобы не попасть на повторный ремонт. Речь пойдет о простых вещах, понятных каждому, кто хоть раз держал ключ в руках.

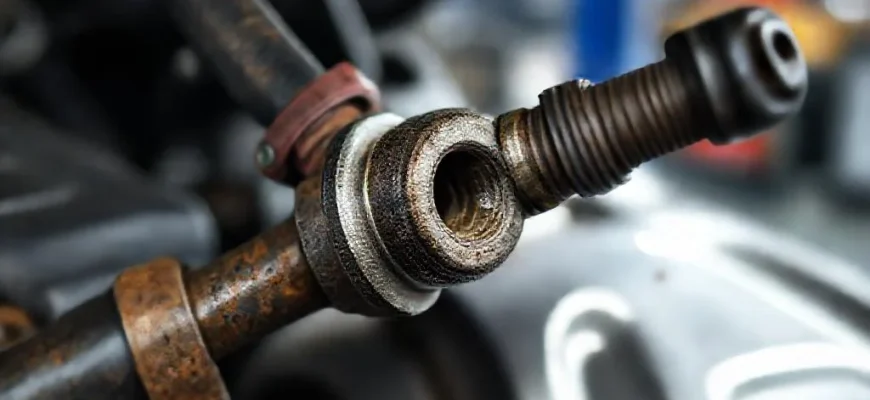

Иллюстрация к статье: Быстрый износ пыльника рулевого наконечника CTR: последствия скручивания при установке

Почему пыльник — это не просто резинка

Внутри наконечника находится шаровой палец, который может вращаться и качаться. Чтобы туда не попала абразивная пыль с дороги, нужен герметичный чехол. Пыльник плотно сидит на корпусе наконечника и на пальце. Он постоянно двигается и сжимается при повороте колес.

Представьте себе обычный пластиковый пакет. Если его натянуть на острый угол и резко дернуть, он порвется. То же самое происходит с пыльником. Если при монтаже его перекрутили или надели неровно, на резине появляется напряжение. В этом напряженном месте со временем образуется трещина.

Бренд CTR (Корея) считается хорошим бюджетным вариантом. Но есть нюанс: резина у этих пыльников достаточно жесткая, и она очень чувствительна к перекосам при затяжке. Именно из-за этого многие грешат на качество детали, хотя виноват человеческий фактор.

Симптомы неисправности: как понять, что пыльник уже убит

Проблема в том, что водитель обычно не видит пыльник. Он спрятан за колесом и грязью. Однако есть косвенные признаки, которые нельзя игнорировать.

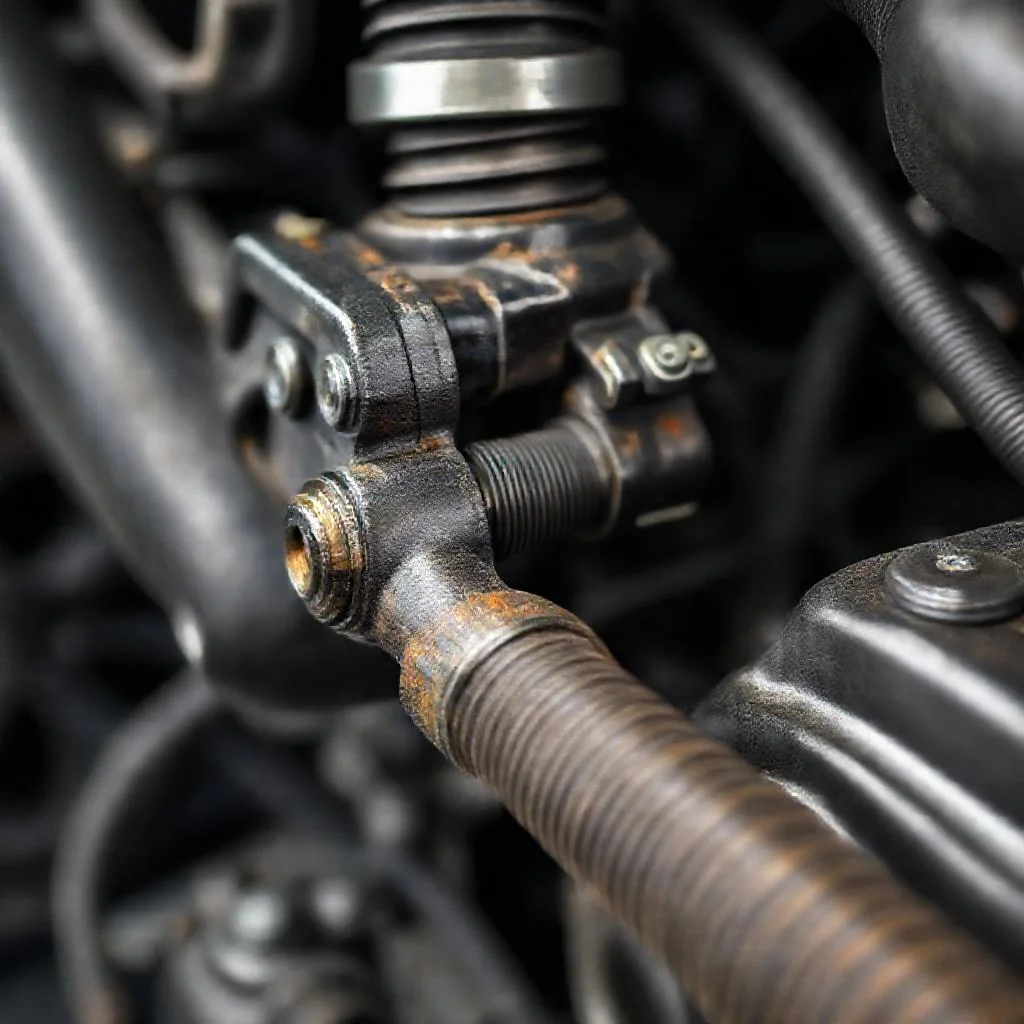

Детальное фото: Быстрый износ пыльника рулевого наконечника CTR: последствия скручивания при установке

Стук в рулевом управлении

Когда пыльник рвется, грязь попадает внутрь шарнира. Смазка вымывается, и появляется металлический износ. Сначала слышен глухой стук при проезде неровностей или при повороте руля на месте. Чем дальше, тем сильнее будет стучать. Если запустить, шарнир разобьет посадочное место, и менять придется уже всю рулевую рейку.

Люфт рулевого колеса

Если наконечник износился, появляется свободный ход руля. Машина начинает «гулять» по дороге. Проверить это просто: нужно покачать руль вправо-влево, заглушив двигатель. Если слышен щелчок или чувствуется удар в пальцах, значит, люфт есть.

Неравномерный износ шин

Разбитый наконечник меняет угол установки колеса. Резина начинает стираться с одной стороны. Если заметили, что передние покрышки «лысеют» по краям, стоит проверить пыльники и сами наконечники.

Визуальный осмотр

Самый надежный способ — заглянуть под машину. Если на пыльнике видны трещины, разрывы или подтеки смазки (обычно она зеленого или желтого цвета), деталь пора менять. Иногда пыльник просто слетает с посадочного места — это тоже результат неправильного монтажа.

Главная причина: скручивание при установке

Теперь переходим к самому важному. Почему же страдает именно CTR? Потому что его конструкция требует ювелирной точности при затяжке гайки пальца.

Когда новый наконечник устанавливают на автомобиль, палец вставляется в поворотный кулак. Сверху накручивается гайка. Механик берет пневмогайковерт или длинный вороток и начинает тянуть. В этот момент происходит страшное: резиновый пыльник остается неподвижным, а палец внутри него начинает вращаться вместе с гайкой.

Представьте, что вы надели носок на ногу, а потом начали крутить пятку вокруг оси. Носок скрутится в жгут. То же самое делает пыльник. Он собирается в складку, резина растягивается и истончается с одной стороны. Заводская смазка выдавливается из-под края чехла. Через 1000 километров на этом месте появится дырка.

Важный факт: наконечники CTR часто имеют гладкий палец без специальных лысок (граней) под ключ. Поэтому удержать его от проворачивания сложнее, чем на бюджетных аналогах других брендов. Это увеличивает риск скручивания.

Как правильно затягивать, чтобы избежать этого

Есть два способа. Первый: использовать шестигранник (для CTR часто нужен T40 или звездочка) на торце пальца. Большинство современных наконечников имеют внутреннее отверстие под шестигранник или Torx. Этим ключом палец фиксируется, а гайка затягивается вторым ключом.

Второй способ: затягивать гайку вручную, без удара и только с контролем. Если палец все-таки прокрутился, нужно ослабить гайку, выставить пыльник ровно и затянуть заново. Никогда нельзя допускать, чтобы пыльник остался перекрученным.

Другие возможные причины быстрого износа

Конечно, виноват не только монтаж. Есть и другие факторы, которые сокращают жизнь пыльника.

Агрессивная химия и мойка высоким давлением

Резина не любит бензин, солярку и кислотные очистители дисков. Если при каждой мойке направлять струю под давлением прямо на пыльник, вода и грязь могут попасть под край чехла. Кроме того, абразивные частицы песка, оставшиеся после грязной дороги, работают как наждачная бумага.

Плохая смазка

В заводской упаковке CTR идет смазка. Но некоторые мастера при сборке дополнительно набивают литол или графитку. Нельзя этого делать! Литол разъедает резину и заставляет ее дубеть. Использовать нужно только специальную смазку для ШРУСов или наконечников (например, Molykote).

Естественный износ

Даже идеально установленный пыльник служит 2-3 года или 30-40 тысяч километров. Резина стареет от перепадов температур и ультрафиолета. Если машина стоит на улице под солнцем, пыльники сохнут быстрее. Это нормальный процесс, но путать его с браком не стоит.

Последствия езды с порванным пыльником

Многие думают: «Подумаешь, резинка лопнула, ездить можно». Это опасное заблуждение. Вот что происходит внутри, когда пыльник перестает защищать узел.

Попадание воды и песка. Смазка превращается в абразивную пасту. Шарнир начинает работать «на сухую». Металл трется о металл.
Ускоренный износ. Всего за 1-2 недели активной езды по мокрой дороге люфт может превысить допустимые нормы в 2-3 раза.
Разрушение корпуса. Когда палец разбивает гнездо, наконечник уже не держит колесо. На большой скорости это может привести к аварии.
Удар по рулевой рейке. Люфт наконечника передает вибрацию на рулевую рейку. Это убивает саму рейку, которая стоит в 5-10 раз дороже наконечника.

Вывод простой: заметили порванный пыльник — меняйте наконечник немедленно. Экономия на его замене приведет к тратам на рейку, амортизаторы и стойки стабилизатора.

Как выбрать качественный пыльник CTR или аналог

Если вы все же решили купить именно CTR, помните, что оригинальные детали (OEM) часто стоят дороже, но имеют лучшую резину. Однако даже CTR может работать долго, если соблюсти правила установки.

Проверяйте упаковку. Подделки CTR имеют размытый шрифт и дешевый пластик пакета.
Смотрите на дату выпуска. Резина не должна быть залежалой (больше 2–3 лет на складе).
Покупайте отдельно пыльник. Если меняли наконечник недавно, можно купить только ремкомплект (чехол + хомут + смазка). Это дешевле.
Не берите силиконовые пыльники. Они красивые и эластичные, но быстро рвутся при малейшем контакте с реагентами или маслом.

Пошаговая инструкция: как правильно заменить, чтобы пыльник не скрутило

Если решили делать работу сами или контролировать мастера, запомните эти шаги.

Подготовка. Ключом на 17 или 19 откручивается гайка пальца наконечника. Не снимайте ее полностью, оставьте пару витков резьбы.
Выпрессовка. Съемником или молотком (аккуратно, через проставку) выбивается палец из поворотного кулака.
Снятие старого. Откручивается наконечник от рулевой тяги. Счетчик витков резьбы помечается краской или считается количество оборотов.
Установка нового. Наживляется новый наконечник на ту же глубину (примерно). Это сохранит сход-развал.
Фиксация пальца. Перед затяжкой гайки обязательно вставляется шестигранник (Torx) в торец пальца. Палец удерживается от вращения!
Затяжка. Гайка затягивается динамометрическим ключом (момент около 30-40 Нм) или аккуратно вручную. Пыльник при этом должен стоять ровно, без складок.
Проверка. Пару раз поверните руль в стороны. Убедитесь, что пыльник не натягивается и не рвется.

Если после затяжки пыльник перекосило — гайку нужно ослабить, пальцем поправить резинку и затянуть снова. Это нормально.

Частые ошибки автовладельцев

Люди часто допускают одни и те же промахи. Вот список того, чего делать категорически нельзя.

Экономия на съемнике. Выбивание пальца кувалдой повреждает сам пыльник еще до начала эксплуатации. Удары деформируют резину и внутренний шарнир.
Игнорирование сход-развала. После замены наконечника углы установки колес обязательно сбиваются. Даже если считали витки. Если не сделать сход-развал, резина съестся за 3000 км.
Использование пневмоинструмента. Ударный гайковерт с легкостью скручивает пыльник в спираль. Затяжка должна быть ручной или с ограничением усилия.
Повторное использование старых хомутов. Хомуты (особенно металлические) теряют упругость. Новый пыльник должен крепиться только новыми хомутами, иначе через месяц он слетит.
Покупка самого дешевого аналога. Китайские наконечники за 200 рублей имеют настолько пластичную резину, что пыльник рвется при первой же поездке в мороз.
Попытка заклеить порванный пыльник. Герметик, изолента или суперклей не спасают. Под ними скапливается влага, и шарнир гниет. Это временная мера на один день, чтобы доехать до сервиса.
Смазывание резьбы перед затяжкой. Если нанести смазку на резьбу пальца, гайка будет затягиваться слишком легко, и момент затяжки будет превышен. Это ведет к деформации самого пальца.

Заключение коротко о главном

Пыльник рулевого наконечника CTR — деталь чувствительная. Она может служить долго, если установлена без перекосов. Главный враг — это скручивание при затяжке гайки. Фиксация пальца шестигранником обязательна. Если этого не сделать, через 10 тысяч километров наконечник придется менять снова.

Регулярный осмотр подвески раз в полгода помогает выявить проблему на ранней стадии. Увидели трещину на пыльнике — не ждите стука. Своевременная замена в 10 раз дешевле, чем ремонт рулевой рейки.

Таблица: Последствия скручивания и дефекты пыльника рулевого наконечника CTR

В таблице приведено сравнение штатной установки пыльника рулевого наконечника CTR и типичных дефектов, возникающих вследствие его скручивания при монтаже. Данные основаны на анализе эксплуатационных отказов и визуальной диагностике.

Параметр / Признак	Норма (правильная установка)	Дефект при скручивании	Последствия / Влияние на ресурс
Угол установки пыльника	0° (отсутствие перекоса, кольцо параллельно корпусу наконечника)	От 15° до 90° (закручивание эластомера вдоль оси штока)	Нарушение центровки штока, неравномерное уплотнение
Натяжение рабочей кромки	Равномерное, прилегание по всему периметру	Локальное растяжение и перекос с одной стороны	Формирование зазора для проникновения абразива и влаги
Образование микротрещин	Отсутствует (ресурс пыльника до 80 000-100 000 км)	Радиальные трещины в месте перегрузки материала за 200-500 км	Разрыв пыльника, выход смазки, коррозия шарнира
Деформация гофры	Гофры сохраняют форму, обеспечивают ход штока	Складки зафиксированы в деформированном положении («пережатие»)	Утрата подвижности штока, ускоренный износ шарнира
Состояние смазки внутри	Полное заполнение, смазка не выдавливается	Смазка выдавливается через неплотности / смещается в одну сторону	Сухое трение, перегрев, износ на 60-80% быстрее
Попадание грязи/песка	Отсутствует (герметичность сохранена)	Наличие абразива на штоке и в смазке через 1000 км	Быстрое увеличение люфта, разрушение сферического наконечника
Средний ресурс наконечника CTR	60 000–90 000 км (заявленный производителем)	От 5 000 до 15 000 км	Внеплановая замена детали, риск потери управляемости
Момент затяжки гайки	В пределах допуска (например 45-55 Нм)	Скручивание пыльника происходит при вкручивании гайки без фиксации штока	Разрыв уплотнителя в момент затяжки, мгновенная потеря герметичности

Частые вопросы по теме (FAQ)

Почему после установки нового пыльника рулевого наконечника CTR он быстро порвался?

Чаще всего причина — скручивание (перекручивание) пыльника при монтаже. Когда резиновый чехол накручивается на резьбу или перетягивается, возникают внутренние напряжения. Даже при небольшом скручивании в рабочем диапазоне рулевого управления пыльник перетирается изнутри о корпус шарнира или лопается по линии складки. У пыльников CTR эластичная, но чувствительная к деформации резина, поэтому скручивание более чем на 15-20° относительно оси резко сокращает ресурс.

Как скручивание при установке влияет на защиту шарнира?

При скручивании пыльник теряет свою правильную цилиндрическую форму. В местах перекоса образуются микрозазоры, куда попадает абразив (песок, соль, вода). Кроме того, скрученный край пыльника может отходить от посадочного места на корпусе наконечника. В результате смазка вымывается, а в шарнир попадает грязь, что ускоряет износ в 2–3 раза по сравнению с правильно установленным пыльником.

Можно ли визуально определить, что пыльник CTR был перекручен?

Да, есть несколько признаков. Во-первых, на поверхности пыльника видны косые складки или «гармошка», идущие не параллельно основанию, а по спирали. Во-вторых, при покачивании рулевого наконечника пыльник ведет себя неравномерно — одна сторона натянута сильнее, другая провисает. В-третьих, часто можно заметить следы смазки в верхней части гофры, так как скрученный пыльник не держит герметичность.

Как избежать скручивания пыльника при замене рулевого наконечника CTR?

Используйте специальный монтажный конус или пластиковую направляющую, чтобы пыльник надевался равномерно, без вращения. Перед затяжкой хомута обязательно проверьте, что пыльник не перекручен — сделайте метку маркером вдоль оси. Затягивайте хомуты только после того, как наконечник установлен в рулевую тягу, и пыльник занял естественное положение при повороте руля в крайние положения. Если используете универсальные пыльники, обязательно подберите тот, который точно соответствует диаметру корпуса CTR.

Какие последствия скручивания самые опасные для рулевого управления?

Самое опасное — внезапное разрушение пыльника во время движения. Из-за попадания грязи и потери смазки происходит быстрый износ шарнира: появляется люфт, который напрямую влияет на точность управления. При критическом люфте наконечник может вылететь из кулака, что приведет к потере управления автомобилем. Даже на ранней стадии скручивание вызывает неравномерный износ, который сложно диагностировать без снятия пыльника.
